Y-AXIS TURNING MILLING SERIES ／ COMPLEX CNC LATHE

AEGIS CNC FTC-26MY
Y軸車銑複合車床

大型10吋規格加入Y軸（±50mm），18.5kW廣域主軸結合BMT-65動力刀塔，棒材Ø75mm，可執行偏心銑削等複雜工序，大型精密複合加工首選。

Y 軸 ±50mm 10" 夾頭 12位置動力刀塔 棒材 Ø75mm
詢問報價 → 型錄下載 ↓
Y-AXIS LIVE TOOL

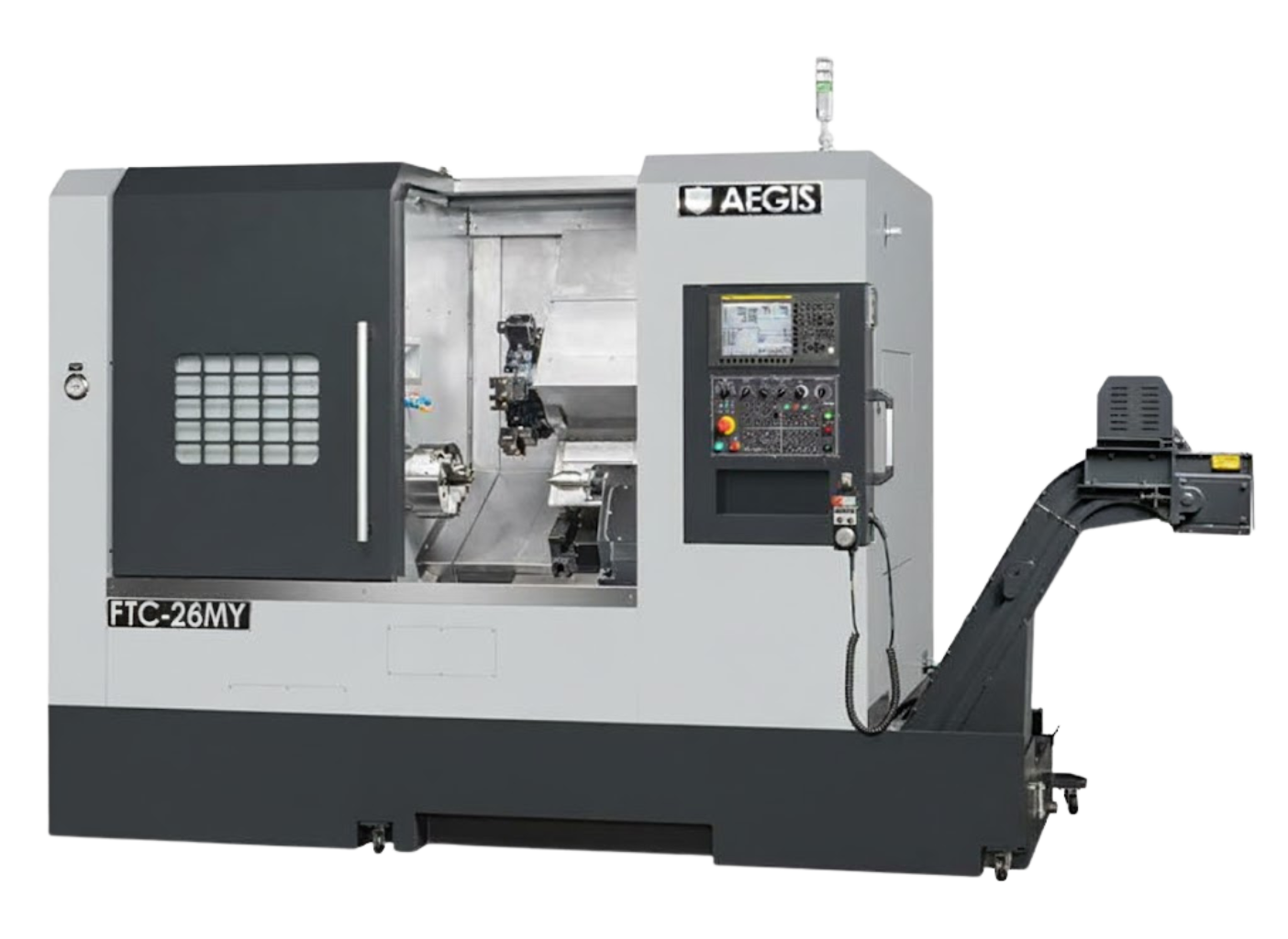

AEGIS CNC FTC-26MY 大型Y軸車銑複合機 正面圖

AEGIS CNC FTC-26MY 機型規格與配備總覽

01
Y軸 ±50mm，大型工件複雜加工突破
在FTC-26M大型規格基礎上新增Y軸（±50mm），可執行偏心銑削、溝槽、異形輪廓等複雜工序，大幅擴展大型工件的單機加工能力，適合航太、重工業精密多面向加工。
02
10吋大型規格，18.5kW重切削能力
採用10吋中空油壓三爪夾頭，主軸通孔徑92mm，棒材容許直徑Ø75mm，搭配18.5/25kW廣域主軸馬達，A2-8鼻端型式，承載能力與切削剛性全面領先。
03
五種複合加工，單機製程全整合
12位置動力刀塔結合Cs軸功能，在單機上完成車削、銑削、搪孔、鑽孔與攻牙，消除工序間搬運與重新定位，大幅縮短大型零件加工時間，提升尺寸一致性。
04
BMT-65刀塔搭配130mm軸承，剛性升級
BMT65動力刀座（VDI-40/50可選）搭配主軸前端軸承直徑130mm，刀具安裝剛性與主軸承載力雙重提升，3.7kW/4000rpm動力刀具滿足各類大型重切削複合加工需求。
規格項目
FTC-26BMY
硬軌版本
FTC-26LMY
線軌版本
MACHINING CAPACITY ／ 加工能力
床台最大旋徑600 mm600 mm
床鞍最大旋徑360 mm360 mm
中心距離569 / 869 / 1169 mm544 / 844 / 1144 mm
標準加工直徑230 mm230 mm
最大車削長度504 / 804 / 1104 mm478 / 778 / 1078 mm
床台角度30°30°
SPINDLE SYSTEM ／ 主軸系統
主軸馬達18.5 / 25 kW18.5 / 25 kW
主軸最高轉速3,000 rpm3,000 rpm
主軸鼻端型式A2-8A2-8
主軸通孔徑92（OPT：105）mm92（OPT：105）mm
棒材容許直徑75（OPT：92）mm75（OPT：92）mm
主軸前端軸承直徑130 mm130 mm
夾頭規格10"10"
TAILSTOCK ／ 尾座
尾座心軸錐度MT#4（OPT：MT#5）MT#4（OPT：MT#5）
尾座心軸直徑80 mm80 mm
尾座心軸行程80 mm80 mm
FEED SYSTEM ／ 進給系統
X 軸行程205 mm205 mm
Z 軸行程545 / 845 / 1145 mm525 / 825 / 1125 mm
Y 軸行程±50 mm±50 mm
X 軸快速進給20 m/min24 m/min
Z 軸快速進給20 m/min24 m/min
Y 軸快速進給15 m/min15 m/min
X / Z 軸馬達功率3 kW3 kW
Y 軸馬達功率3 kW3 kW
最小輸入單位0.001 mm0.001 mm
刀柄尺寸25 mm25 mm
搪孔刀最大尺寸40 mm40 mm
LIVE TOOL TURRET ／ 動力刀塔系統
動力刀具馬達功率3.7 kW3.7 kW
動力刀具最高轉速4,000 rpm4,000 rpm
動力刀座型式BMT65BMT65
刀塔刀具數1212
換刀時間1.2 sec1.2 sec
MACHINE BODY ／ 機械本體
切削液馬達3/4 HP3/4 HP
機械尺寸（L×W×H）3884×1885×2150 mm3884×1885×2150 mm
機械淨重5450 / 5950 / 6500 kg5450 / 5950 / 6500 kg
機械毛重5850 / 6500 / 7150 kg5850 / 6500 / 7150 kg

※ 金色標示欄位為本機型核心規格（大型主軸系統、Y軸、動力刀具）｜快速進給為B/L版本差異項目｜重量依中心距離不同而異

◆10"中空油壓三爪夾頭
◆12位置動力刀塔
◆端面刀具座一只
◆內孔刀具座四只
◆內徑刀套（10/12/16/20/25/32mm 各一只）
◆生爪一組
◆油壓尾座 MT#4
◆分離式水箱
◆切削液系統
◆鐵屑輸送機
◆集中潤滑系統
◆電控箱熱交換器
◆腳踏開關
◆RS-232 介面
◆工作燈
◆警示燈
◆地基螺絲與水平墊塊
◆工具箱
◆機械與控制器說明書

以下配備可依加工需求選購，詳細規格與報價請洽業務團隊確認。

◆工件接收器
◆成品輸送機
◆刀長量測臂
◆油霧回收機
◆油水分離機
◆棒材自動送料機介面
◆主軸 Cs 機能
◆自動斷電系統
◆可程式尾座
◆VDI / BMT 刀塔系統
◆彈性筒夾模組（Dia. 52 或 60mm）
◆變壓器
FTC-26MY 刀具系統配置圖
AEGIS CNC FTC-26MY BMT65 動力刀塔刀具系統圖

FTC-26MY 刀具系統圖 — BMT65 動力刀塔配置（VDI-40/50 可選）

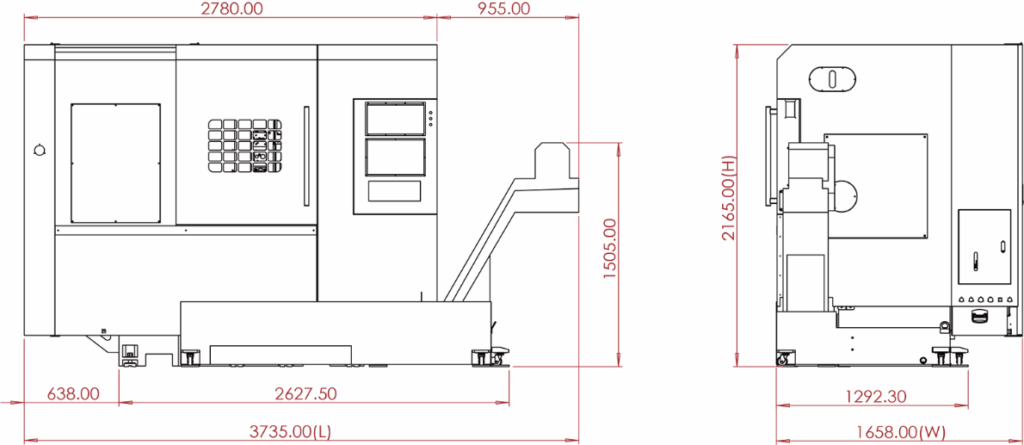

FTC-26MY 機械外觀尺寸圖
AEGIS CNC FTC-26MY 機械外觀尺寸圖 3884×1885×2150mm

尺寸單位：mm｜淨重：5450–6500 kg（依中心距離）｜實際尺寸依車削長度版本而異
