LIVE TOOL SERIES ／ TURNING & MILLING COMPLEX CNC

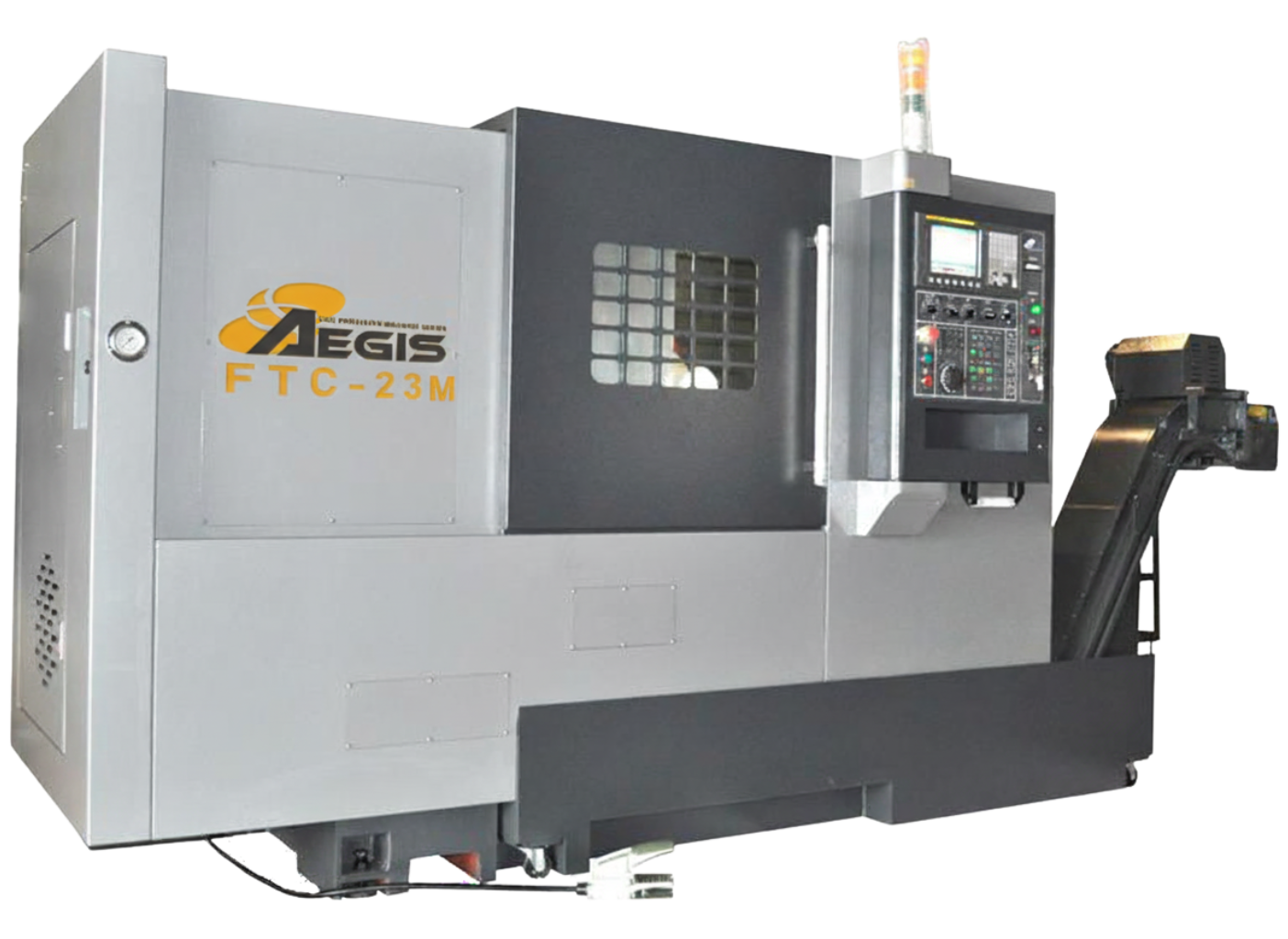

AEGIS CNC FTC-23M
動力刀塔車銑複合車床
12位置動力刀塔搭配主軸Cs軸功能，單機完成車削、銑削、搪孔、鑽孔與攻牙等複合加工，提供硬軌（B）與線軌（L）雙版本選擇。
12位置動力刀塔
動力刀具 4000 rpm
主軸 Cs 軸功能
硬軌 / 線軌可選
LIVE TOOL LATHE

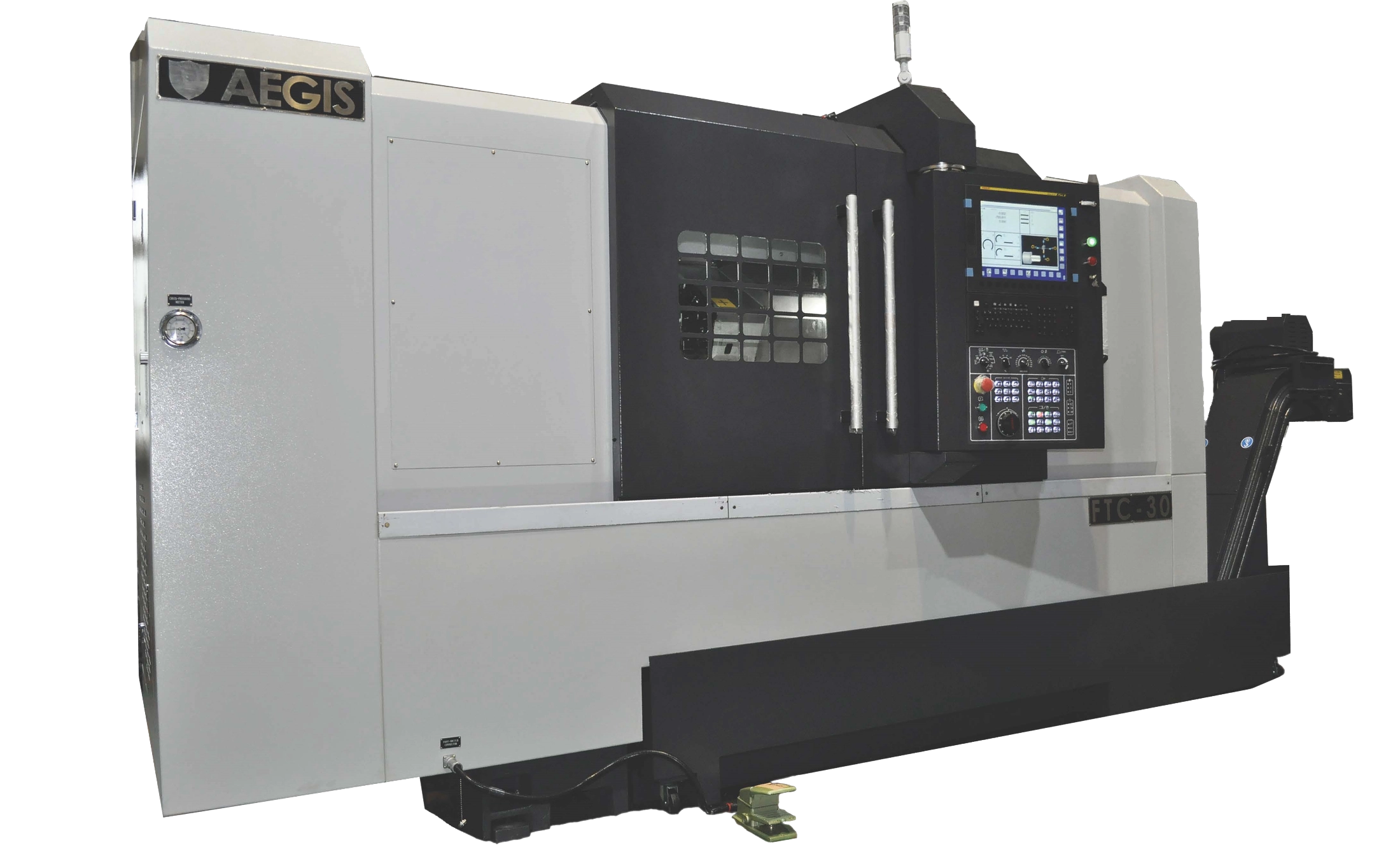

AEGIS CNC FTC-23M 動力刀塔車銑複合機規格與配備總覽
01
高剛性高精度車銑複合設計
斜背式電腦控制車床，具高剛性、高精度結構，專為車銑多功能複合加工設計，兼顧精度與切削效率。
02
12位置動力刀塔 × Cs軸功能
配置12位置動力刀塔（BMT65）與主軸Cs軸功能，可執行圓周及端面的銑削、鑽孔與攻牙等複合加工作業。
03
單機完成五種加工工序
在單一機台上完成車削、銑削、搪孔、鑽孔與攻牙等複合加工，大幅減少工件搬移與重新定位，提升加工精度與效率。
04
硬軌 / 線軌雙版本，靈活選配
提供 FTC-23BM 硬軌版與 FTC-23LM 線軌版，線軌版快速進給達 24m/min，可依加工需求與切削特性靈活選擇。
規格項目
FTC-23BM
硬軌版
硬軌版
FTC-23LM
線軌版
線軌版
加工能力
| 床台最大旋徑 | 600 mm | 600 mm |
| 床鞍最大旋徑 | 370 mm | 370 mm |
| 中心距離 | 600 / 900 / 1200 mm | 600 / 900 / 1200 mm |
| 標準加工直徑 | 240 mm | 240 mm |
| 最大車削長度 | 560 / 860 / 1160 mm | 540 / 840 / 1140 mm |
| 床台角度 | 30° | 30° |
主軸系統
| 主軸馬達 | 15 / 20 kW/HP | 15 / 20 kW/HP |
| 主軸最高轉速 | 4,200 rpm | 4,200 rpm |
| 主軸鼻端型式 | A2-6 | A2-6 |
| 主軸通孔徑 | 62（OPT：75）mm | 62（OPT：75）mm |
| 棒材容許直徑 | 52（OPT：65）mm | 52（OPT：65）mm |
| 主軸前端軸承直徑 | 100 mm | 100 mm |
| 夾頭規格 | 8"（F-58C） | 8"（F-58C） |
尾座
| 尾座心軸錐度 | MT#4（OPT：MT#5） | MT#4（OPT：MT#5） |
| 尾座心軸直徑 | 80 mm | 80 mm |
| 尾座心軸行程 | 70 mm | 70 mm |
進給系統
| X 軸行程 | 205 mm | 205 mm |
| Z 軸行程 | 560 / 860 / 1160 mm | 540 / 840 / 1140 mm |
| X 軸快速進給 | 20 m/min | 24 m/min |
| Z 軸快速進給 | 20 m/min | 24 m/min |
| X / Z 軸馬達功率 | 3 kW | 3 kW |
| 最小輸入單位 | 0.001 mm | 0.001 mm |
| 刀柄尺寸 | 25 mm | 25 mm |
| 搪孔刀最大尺寸 | 40 mm | 40 mm |
動力刀塔系統
| 動力刀具馬達功率 | 3.7 kW | 3.7 kW |
| 動力刀具最高轉速 | 4,000 rpm | 4,000 rpm |
| 動力刀座型式 | BMT65 | BMT65 |
| 刀塔刀具數 | 12 | 12 |
| 換刀時間 | 1.2 sec | 1.2 sec |
機械本體
| 切削液馬達 | 3/4 HP | 3/4 HP |
| 機械尺寸（L×W×H） | 3884×1885×1860 mm | 3884×1885×1860 mm |
| 機械淨重 | 5100 / 5600 / 6150 kg | 5100 / 5600 / 6150 kg |
| 機械毛重 | 5550 / 6100 / 6750 kg | 5550 / 6100 / 6750 kg |
※ 金色標示欄位（快速進給）為B/L版本差異項目｜重量依中心距離規格不同而異
以下為 FTC-23M 標準出廠配備，如需選購其他配備請見「選擇配備」頁籤或洽業務團隊。
◆8"中空油壓三爪夾頭
◆12位置動力刀塔
◆Cs軸主軸功能
◆廣域主軸馬達
◆冷卻系統
◆工作燈
◆自動潤滑系統
◆工具箱及工具
◆警示燈
◆自動送料機介面
◆尾座
◆電控箱熱交換器
◆腳踏開關
◆RS-232介面
◆刀具座
◆除屑機及手推車
◆全罩式鈑金
◆地基螺絲及水平墊塊
◆機械及電氣說明書
以下配備可依加工需求選購，詳細規格與報價請洽業務團隊確認。
◆工件接收器
◆成品輸送機
◆刀長量測臂
◆油霧回收機
◆油水分離機
◆棒材自動送料機介面
◆主軸Cs機能
◆自動斷電系統
◆可程式尾座
◆VDI/BMT刀塔系統
◆彈性筒夾模組（Dia.52 或 60mm）
◆變壓器

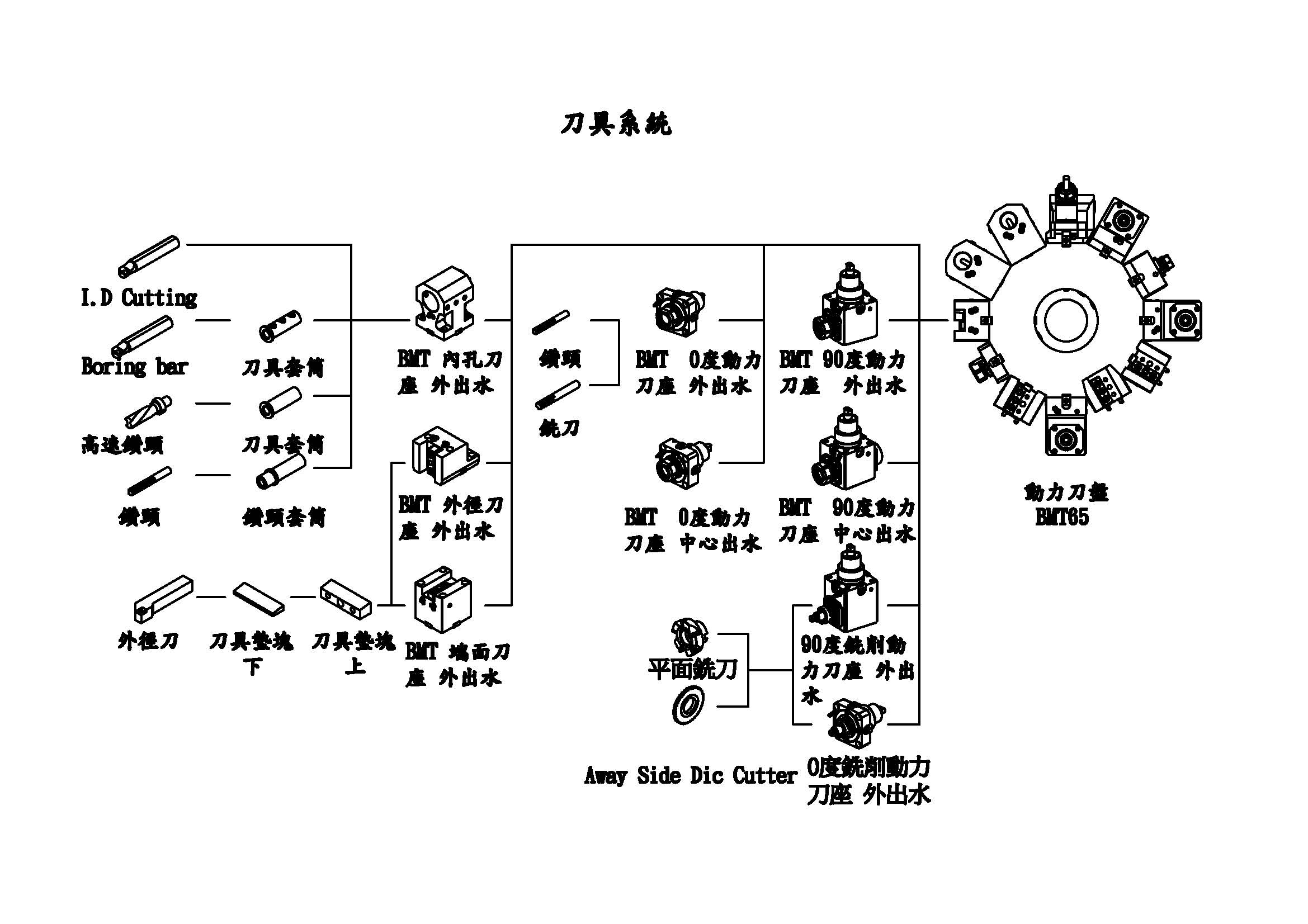

FTC-23M 動力刀塔刀具系統圖（BMT65）
FTC-23M 刀具系統圖 — BMT65 動力刀塔配置（VDI-40/50 可選）

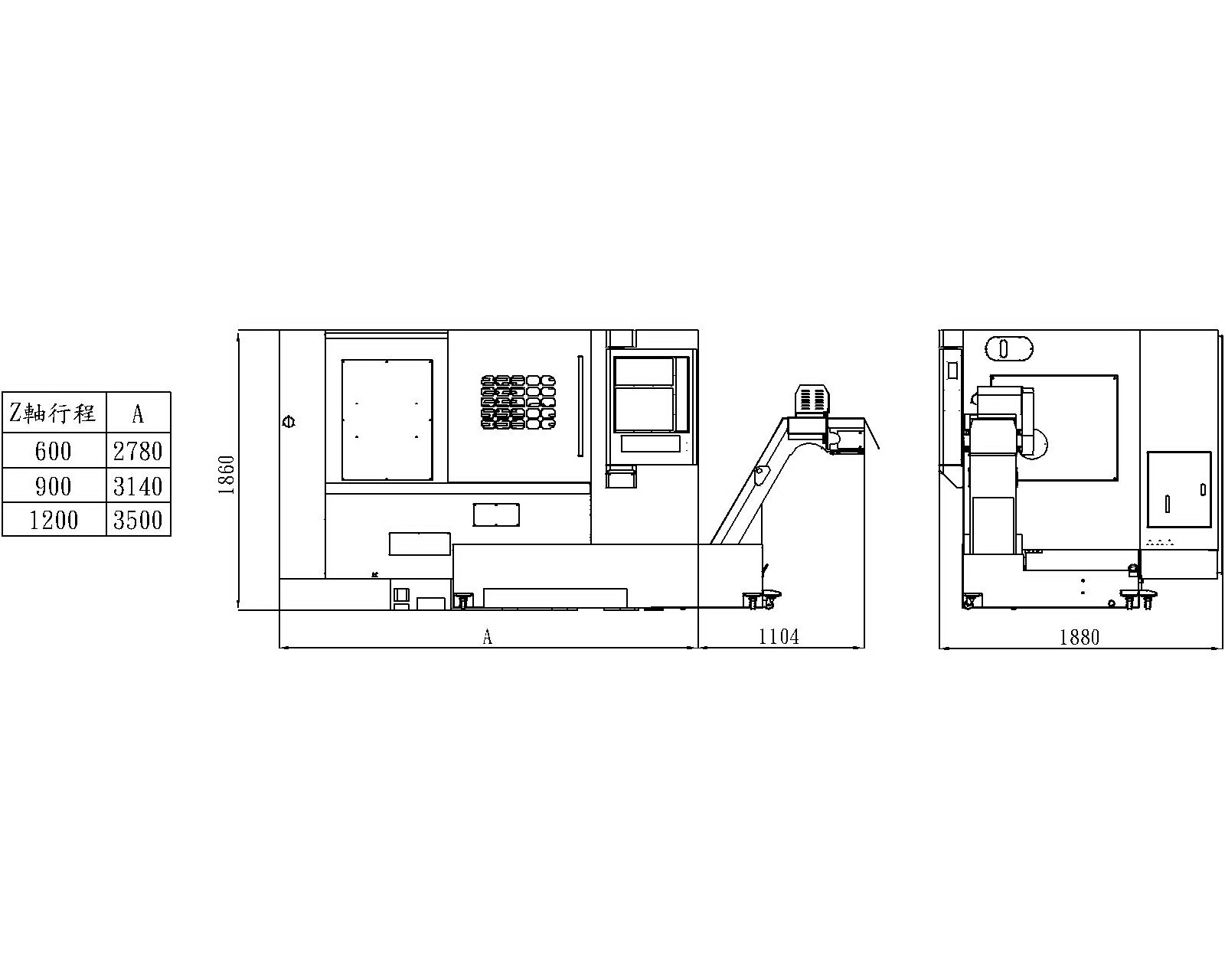

FTC-23M 機械外觀尺寸圖
機械尺寸：3884 × 1885 × 1860 mm（硬軌版）｜淨重：5100–6150 kg（依中心距離）｜線軌版尺寸請洽業務確認
