HIGH PRECISION SERIES ／ HEAVY DUTY SLANT BED CNC LATHE

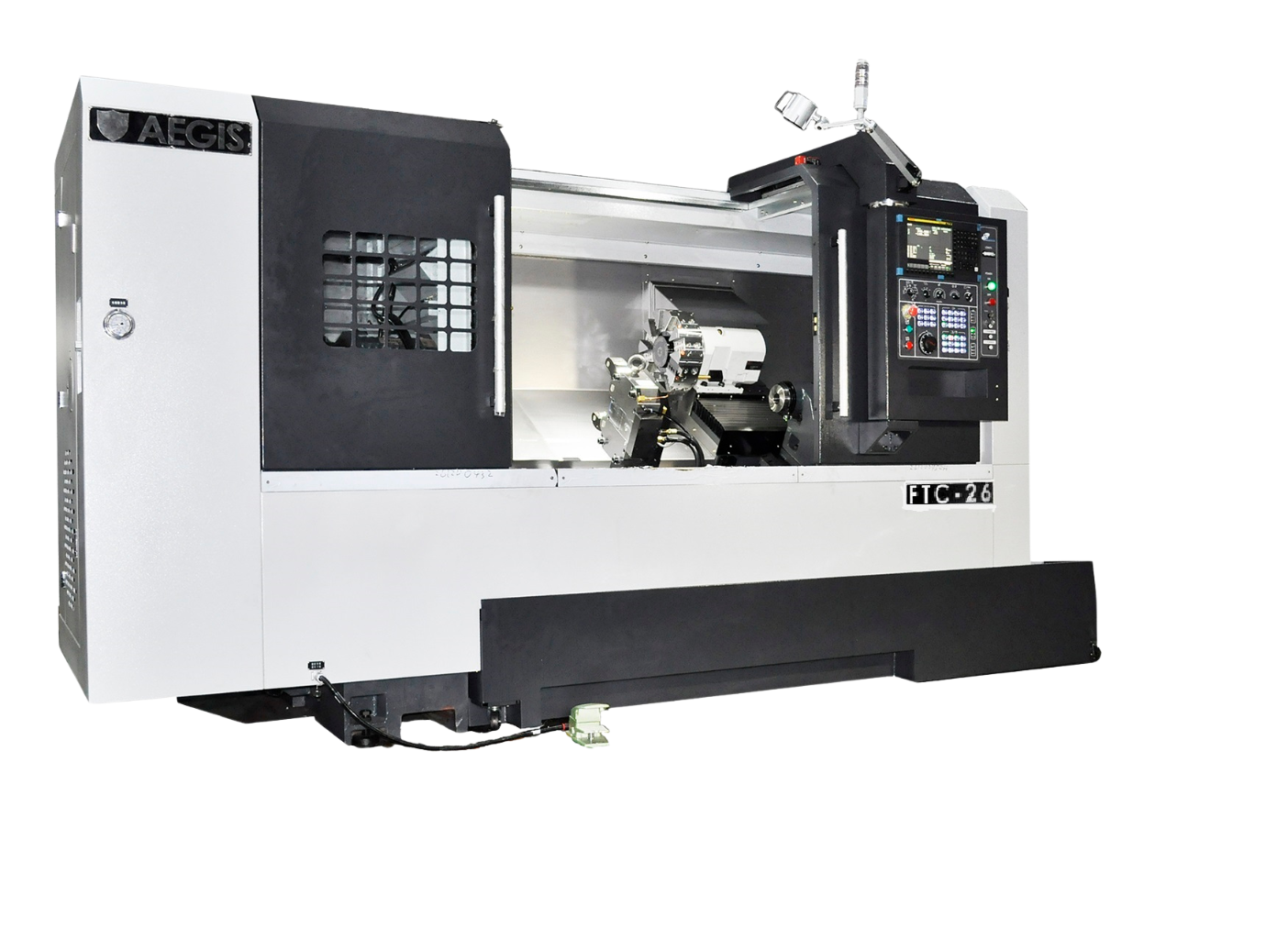

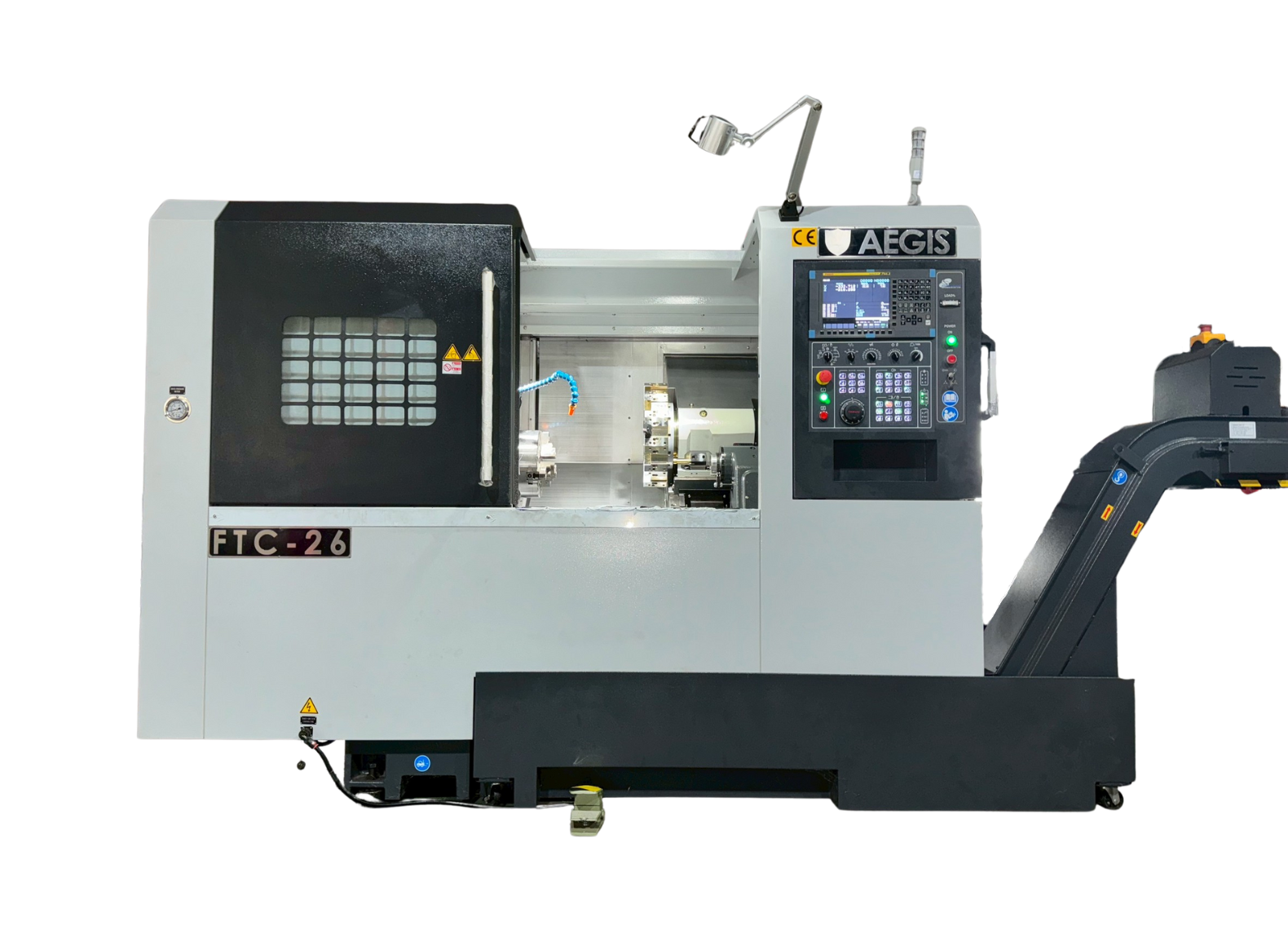

AEGIS CNC FTC-26
大型高剛性精密斜床車床
一體成型30度箱型結構床身，主軸前端軸承直徑達130mm，提供硬軌（B）與線軌（L）雙版本選擇，適用於航太、重工、汽車大型精密零件加工。
床台旋徑 600mm
主軸 3000 rpm
夾頭 10"
硬軌 / 線軌可選
PRECISION LATHE
AEGIS CNC FTC-26 機型規格與配備總覽
01
廣泛適用精密零件加工
適用於醫療器材、光學、汽機車、航太、電機、電子等精密零件一般性加工，切削性能卓越。
02
完整擴充機能，提升生產效能
美觀外型搭配完整擴充機能，可搭配機械手與棒材自動送料機等周邊設備，全面提升生產效能。
03
伺服式刀塔，快速精準換刀
刀盤採伺服馬達驅動定位，油壓鎖固，換刀速度快且定位精準，有效減少維修問題發生。
04
鞍座帶動尾座，使用更便利
便利的鞍座帶動設計，尾座可依工件需求任意移動及定位，亦可選擇可程式尾座，應用更靈活。
05

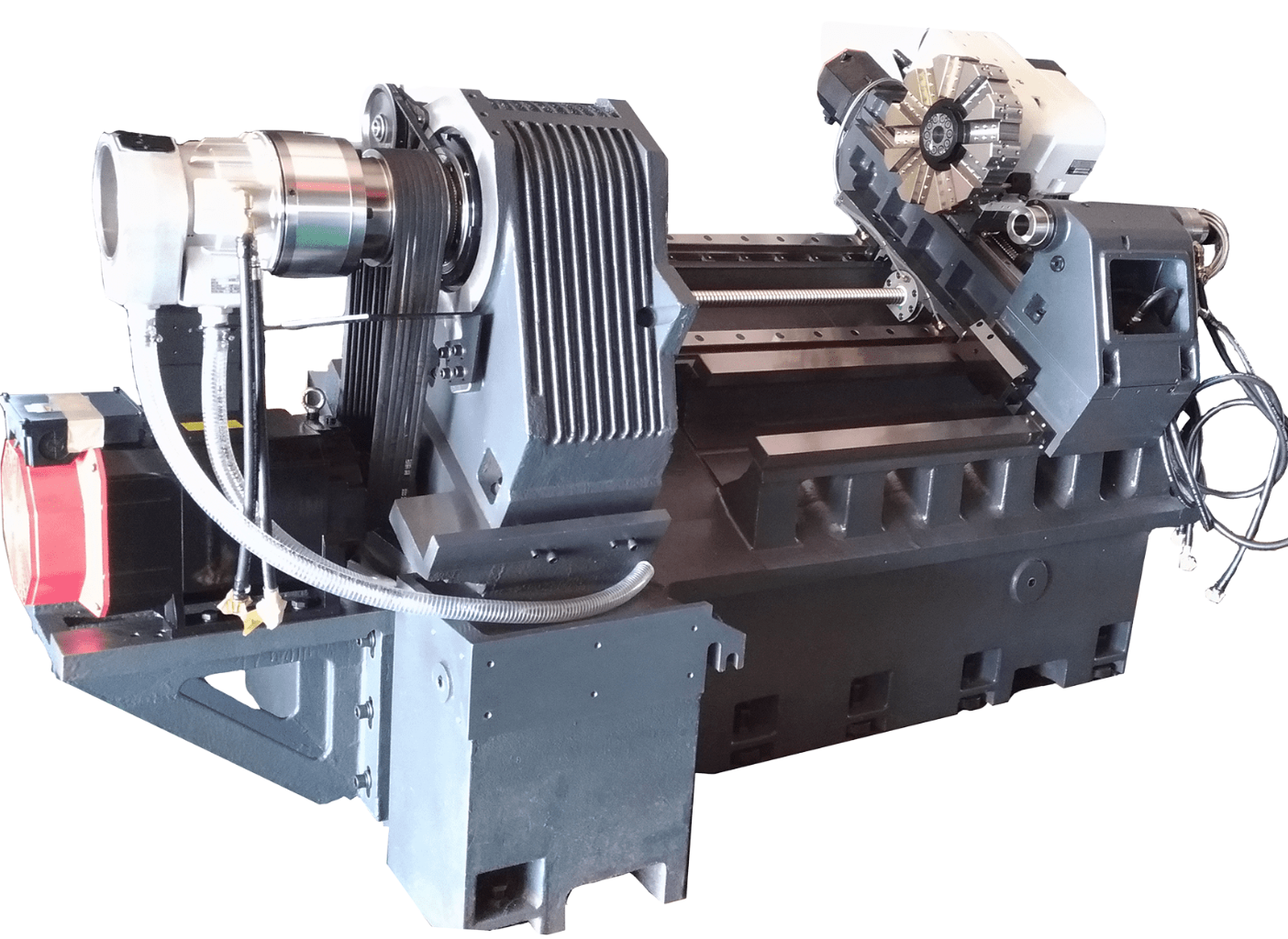

一體成型30°箱型床身
一體成型30度箱型結構床身確保機台剛性與穩定性，導軌中心與主軸中心呈對稱設計，長時間重切削後仍維持高精度。
06
硬軌 / 線軌雙版本，靈活選配
提供 FTC-26B 硬軌版與 FTC-26L 線軌版，可依加工材質、切削負荷與精度需求靈活選擇最適版本。
規格項目
FTC-26B
硬軌版
硬軌版
FTC-26L
線軌版
線軌版
加工能力
| 床台最大旋徑 | 600 mm | 600 mm |
| 床鞍最大旋徑 | 380 mm | 380 mm |
| 中心距離 | 625/925/1225 mm | 625/925/1225 mm |
| 標準加工直徑 | 230 mm | 230 mm |
| 最大車削長度 | 580/850/1150 mm | 580/850/1150 mm |
| 床台角度 | 30 degree | 30 degree |
主軸系統
| 主軸馬達 | 18.5 / 25 KW/HP | 18.5 / 25 KW/HP |
| 主軸最高轉速 | 3,000 rpm | 3,000 rpm |
| 主軸鼻端型式 | A2-8 ISO | A2-8 ISO |
| 主軸通孔徑 | 92 (OPT:105) mm | 92 (OPT:105) mm |
| 棒材容許直徑 | 75 (OPT:92) mm | 75 (OPT:92) mm |
| 主軸前端軸承直徑 | 130 mm | 130 mm |
| 夾頭規格 | 10 inch | 10 inch |
進給系統
| X 軸行程 | 165+40 mm | 165+40 mm |
| Z 軸行程 | 600/900/1200 mm | 600/900/1200 mm |
| X 軸快速進給 | 20 m/min | 24 m/min |
| Z 軸快速進給 | 20 m/min | 24 m/min |
| X/Z 軸馬達功率 | 3 kW | 3 kW |
| 最小輸入單位 | 0.001 mm | 0.001 mm |
| 刀柄尺寸 | 25 mm | 25 mm |
| 搪孔刀最大尺寸 | 40 mm | 40 mm |
刀塔系統
| 刀塔刀具數 | 10（12 OPT） | 10（12 OPT） |
| 換刀時間 | 1.2 sec | 1.2 sec |
尾座
| 尾座心軸錐度 | MT#4 (OPT:MT#5) | MT#4 (OPT:MT#5) |
| 尾座心軸直徑 | 80 mm | 80 mm |
| 尾座心軸行程 | 80 mm | 80 mm |
機械本體
| 切削液馬達 | 1-1/2 HP | 1-1/2 HP |
| 機械尺寸（L×W×H） | 3000×1900×1950 mm | 3000×1900×1950 mm |
| 機械淨重 | 5200/5700/6250 kg | 5200/5700/6250 kg |
| 機械毛重 | 5650/6200/6850 kg | 5650/6200/6850 kg |
◆ 金色標示欄位為 B（硬軌）與 L（線軌）之差異規格 ◆ 機械重量依車削長度版本而異
以下為 FTC-26 標準出廠配備（B硬軌 / L線軌版本相同），如需選購其他配備請見「選擇配備」頁籤或洽業務團隊。
◆10″ 中空油壓三爪夾頭

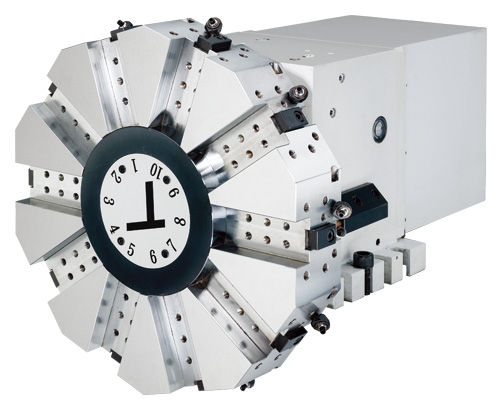

◆10位置伺服式刀塔
◆端面刀具座一只
◆內孔刀具座四只
◆內徑刀套 10、12、16、20、25、32mm 各一只
◆生爪一組

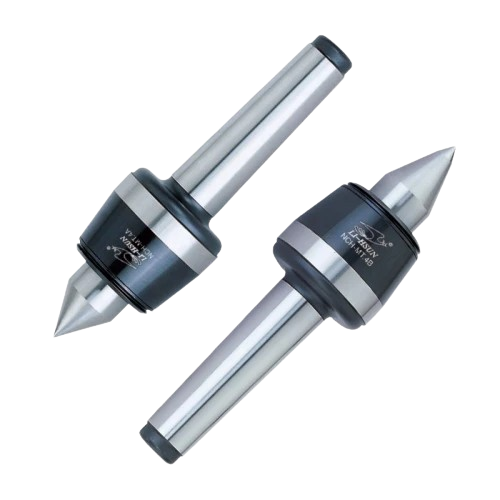

◆油壓尾座 MT#4
◆分離式水箱
◆切削液系統
◆鐵屑輸送機

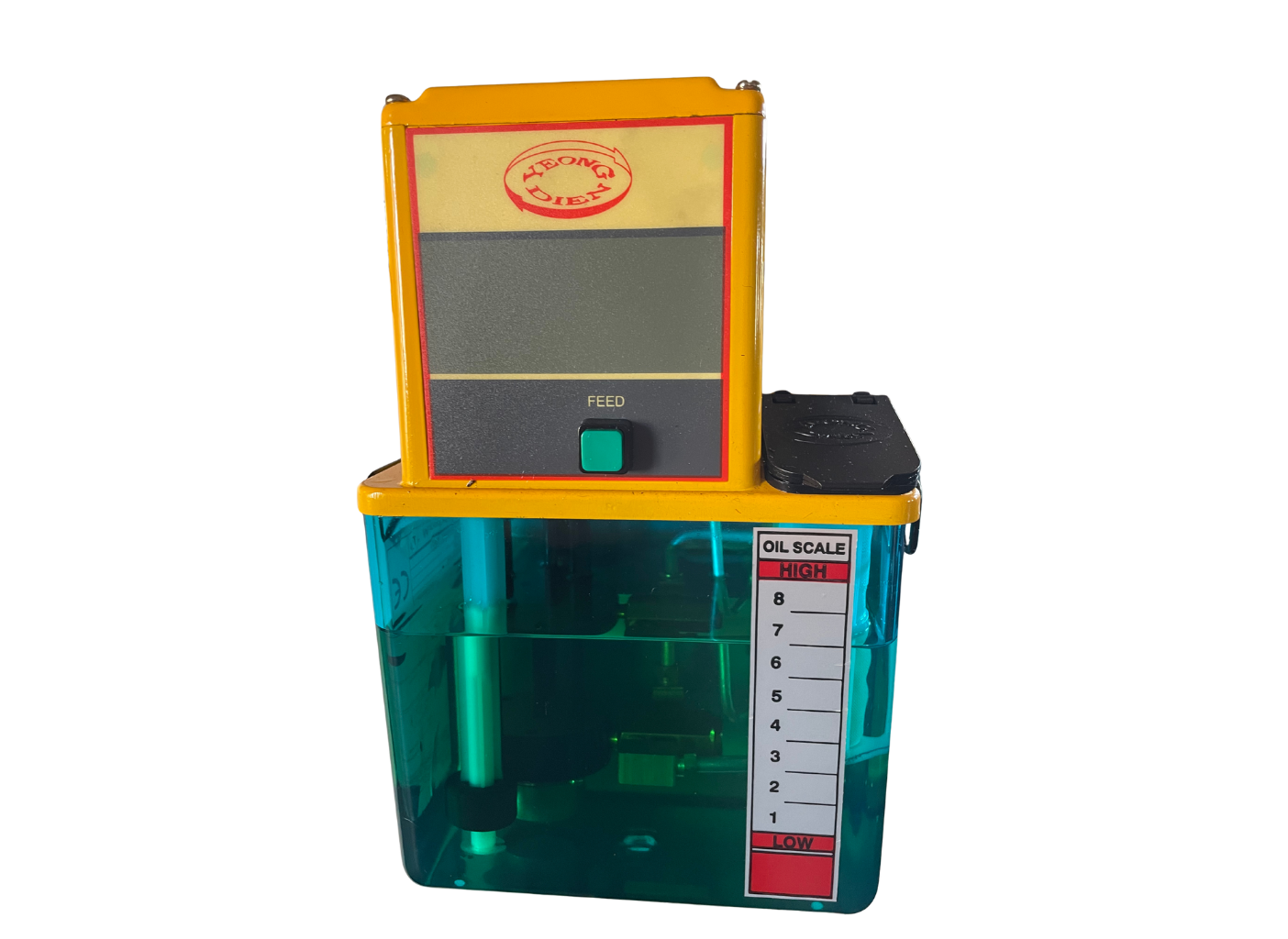

◆集中潤滑系統
◆電控箱熱交換器
◆腳踏開關
◆RS-232 介面
◆工作燈
◆警示燈
◆地基螺絲與水平墊塊
◆工具箱
◆機械與控制器說明書
以下配備可依加工需求選購，詳細規格與報價請洽業務團隊確認。
◆工件接收器
◆成品輸送機
◆刀長量測臂
◆油霧回收機
◆油水分離機
◆棒材自動送料機介面
◆主軸 Cs 機能
◆自動斷電系統
◆可程式尾座
◆VDI / BMT 刀塔系統
◆彈性筒夾模組（Dia. 52 或 60mm）
◆變壓器

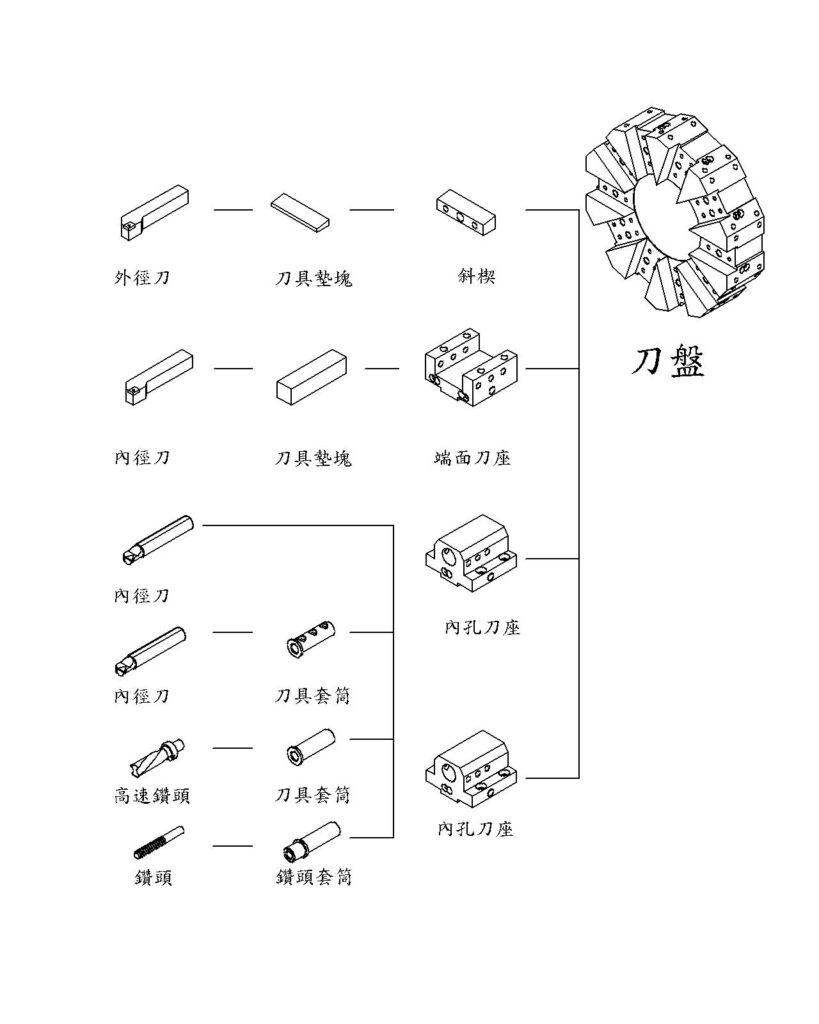

FTC-26 刀具系統配置圖
如需高解析度圖片或技術說明，請聯絡業務團隊

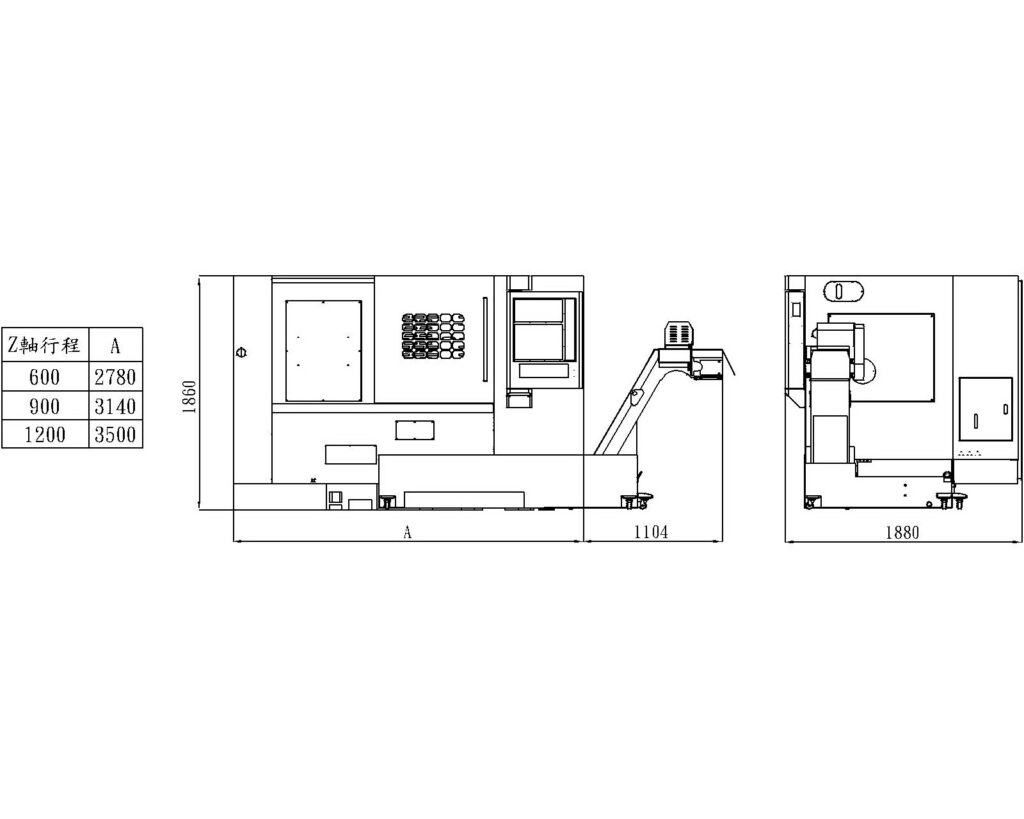

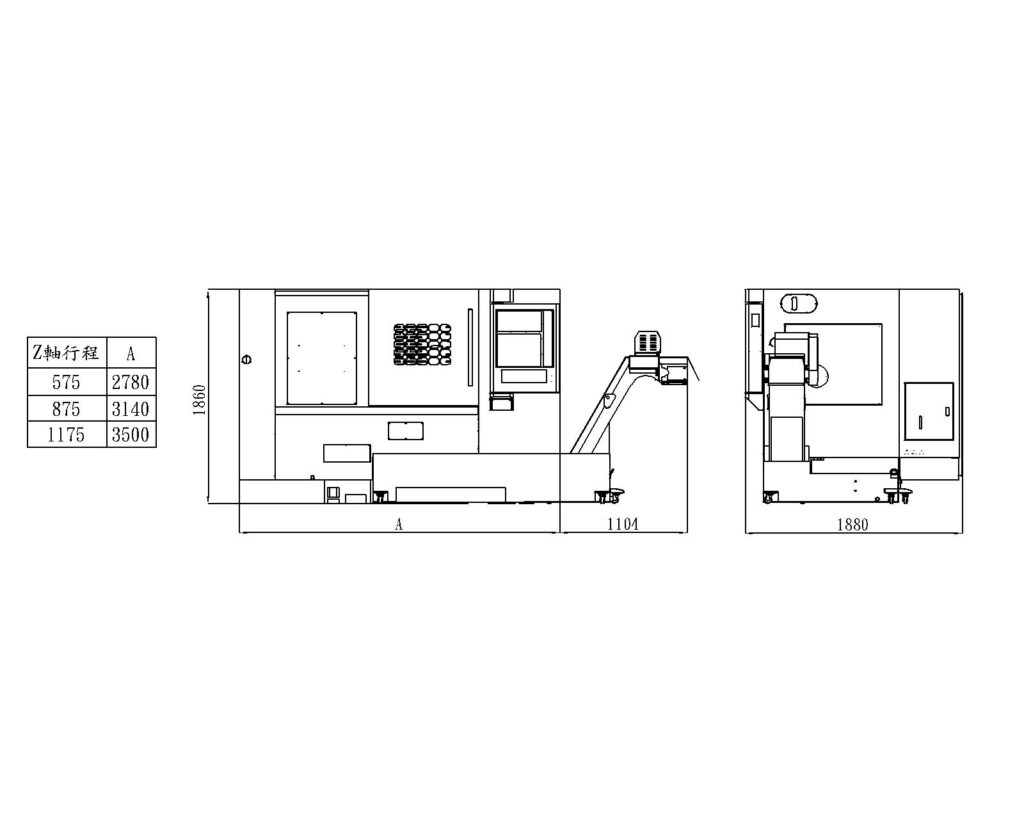

FTC-26 機械外觀尺寸圖
尺寸單位：mm｜適用 FTC-26B 硬軌版，線軌版尺寸請洽業務確認｜實際尺寸依車削長度版本而異
