TWIN SPINDLE SERIES ／ DUAL SPINDLE Y-AXIS COMPLEX CNC
AEGIS CNC FTC-15MYS
雙主軸Y軸車銑複合機
搭載獨立內藏式副主軸，一次裝夾完成正面與背面複雜加工。16刀塔 × Y軸 × ZB軸，無人化精密產線的最佳解。
雙主軸
Y軸 ±40mm
16刀塔
棒材 Ø65mm
TWIN SPINDLE Y-AXIS
AEGIS CNC FTC-15MYS 雙主軸車銑複合機規格與配備總覽
01
獨立內藏式副主軸，雙軸一致加工
搭載獨立內藏式副主軸，主副主軸轉速具一致性，可在一次裝夾中完成正背面複雜工件，大幅提升加工效能，減少工序間搬運與二次定位誤差。
02
16刀塔升級，加工能力全面提升
刀塔刀具數由12把升級至16把，均可裝銑刀座，複合加工能力顯著提升，適合汽車、航太、電子產業高精度多工序加工需求。
03
Y軸功能結合硬軌機身，最佳剛性
Y軸行程±40mm搭配硬軌一體式機身，可執行偏心銑削、溝槽、異形輪廓等複雜加工，機器剛性達到最佳化，加工精度穩定可靠。
04
棒材加工達Ø65mm，搭配自動化
棒材切削直徑最大可達65mm（標準52mm），可依需求搭配棒材送料機或機械手，實現無人化自動化加工，大幅提高產線效率。
05
傳承血統螺桿精度，同業最佳標準
X軸採用C1級滾珠螺桿，Y軸與Z軸配C3級，ZB軸同步達到C3級精度，各軸進給精度在同業中處於最高標準，確保長期加工一致性。
06
對稱床台結構，切削穩定性更可靠
對稱式床台結構設計，所有加工重心均承載於底座內，熱變形均勻分布，切削穩定性與長期精度保持更為可靠，適合長時間連續生產。
加工能力
| 床台最大旋徑 | 650 | mm |
| 床鞍最大旋徑 | 425 | mm |
| 中心距離 | 380 | mm |
| 標準加工直徑 | 180 | mm |
| 最大車削長度 | 255 | mm |
| 床台角度 | 30 | degree |
主主軸系統
| 主軸馬達 | 11 / 15 | kW/HP |
| 主軸最高轉速 | 4,200 | rpm |
| 主軸鼻端型式 | A2-6 | ISO |
| 主軸通孔徑 | 62（OPT：75） | mm |
| 棒材容許直徑 | 52（OPT：65） | mm |
| 主軸前端軸承直徑 | 100 | mm |
| 夾頭規格 | 8 | inch |
副主軸系統
| 副主軸馬達 | 7.5 / 10 | kW/HP |
| 副主軸最高轉速 | 5,000 | rpm |
| 副主軸鼻端型式 | A2-5 | ISO |
| 副主軸夾頭規格 | 6 | inch |
進給系統
| X 軸行程 | 175 | mm |
| Z 軸行程 | 325 | mm |
| Y 軸行程 | ±40 | mm |
| ZB 軸行程 | 300 | mm |
| X 軸快速進給 | 20 | m/min |
| Z 軸快速進給 | 20 | m/min |
| Y 軸快速進給 | 15 | m/min |
| ZB 軸快速進給 | 15 | m/min |
| X / Z 軸馬達功率 | 3 | kW |
| Y 軸馬達功率 | 3 | kW |
| ZB 軸馬達功率 | 3 | kW |
| 最小輸入單位 | 0.001 | mm |
| 刀柄尺寸 | 25 | mm |
| 搪孔刀最大尺寸 | 40 | mm |
動力刀塔系統
| 動力刀具馬達功率 | 3.7 | kW |
| 動力刀具最高轉速 | 4,000 | rpm |
| 刀塔刀具數 | 16 | |
| 換刀時間 | 1.1 | sec |
機械本體
| 切削液馬達 | 3/4 | HP |
| 機械尺寸（L×W×H） | 2250×1700×1700 | mm |
| 機械淨重 | 3,600 | kg |
| 機械毛重 | 3,850 | kg |
以下為 FTC-15MYS 標準出廠配備，如需選購其他配備請見「選擇配備」頁籤或洽業務團隊。
◆12/16位置動力刀塔
◆Cs軸主軸功能
◆廣域主軸馬達
◆冷卻系統
◆工作燈
◆自動潤滑系統
◆工具箱及工具
◆警示燈
◆自動送料機介面
◆尾座
◆電控箱熱交換器
◆腳踏開關
◆RS-232介面
◆刀具座
◆除屑機及手推車
◆全罩式鈑金
◆地基螺絲及水平墊塊
◆機械及電氣說明書
◆內藏式主軸
以下配備可依加工需求選購，詳細規格與報價請洽業務團隊確認。
◆成品輸送機
◆刀長量測器
◆油霧回收機
◆油水分離機
◆棒材自動送料機介面
◆主軸Cs機能
◆自動斷電系統
◆可程式尾座
◆VDI刀塔系統
◆彈性筒夾模組（Dia.52 或 60mm）
◆變壓器
◆發那科主軸Bzi Sensor
◆主軸吹氣裝置
◆軸向動力刀座
◆徑向動力刀座
◆前方接料器
◆自動門裝置
◆刀具量測器
◆電控箱冷氣機

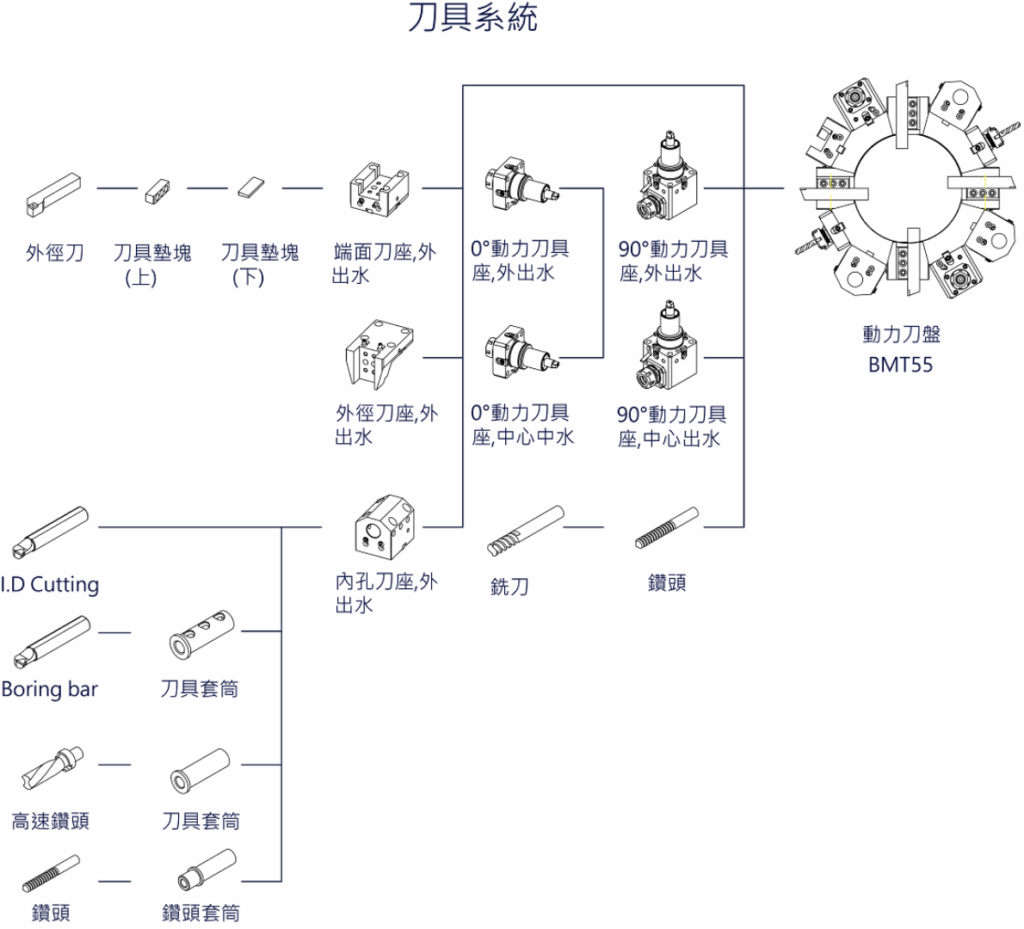

FTC-15MYS 動力刀塔刀具系統圖（BMT55）
如需高解析度圖片或技術說明，請聯絡業務團隊
FTC-15MYS 機械外觀尺寸圖
機械尺寸：2250 × 1700 × 1700 mm｜淨重：3,600 kg｜實際尺寸依配備選擇可能略有差異，詳情請洽業務確認
