Y-AXIS TURNING MILLING SERIES ／ HEAVY CUTTING COMPLEX CNC LATHE

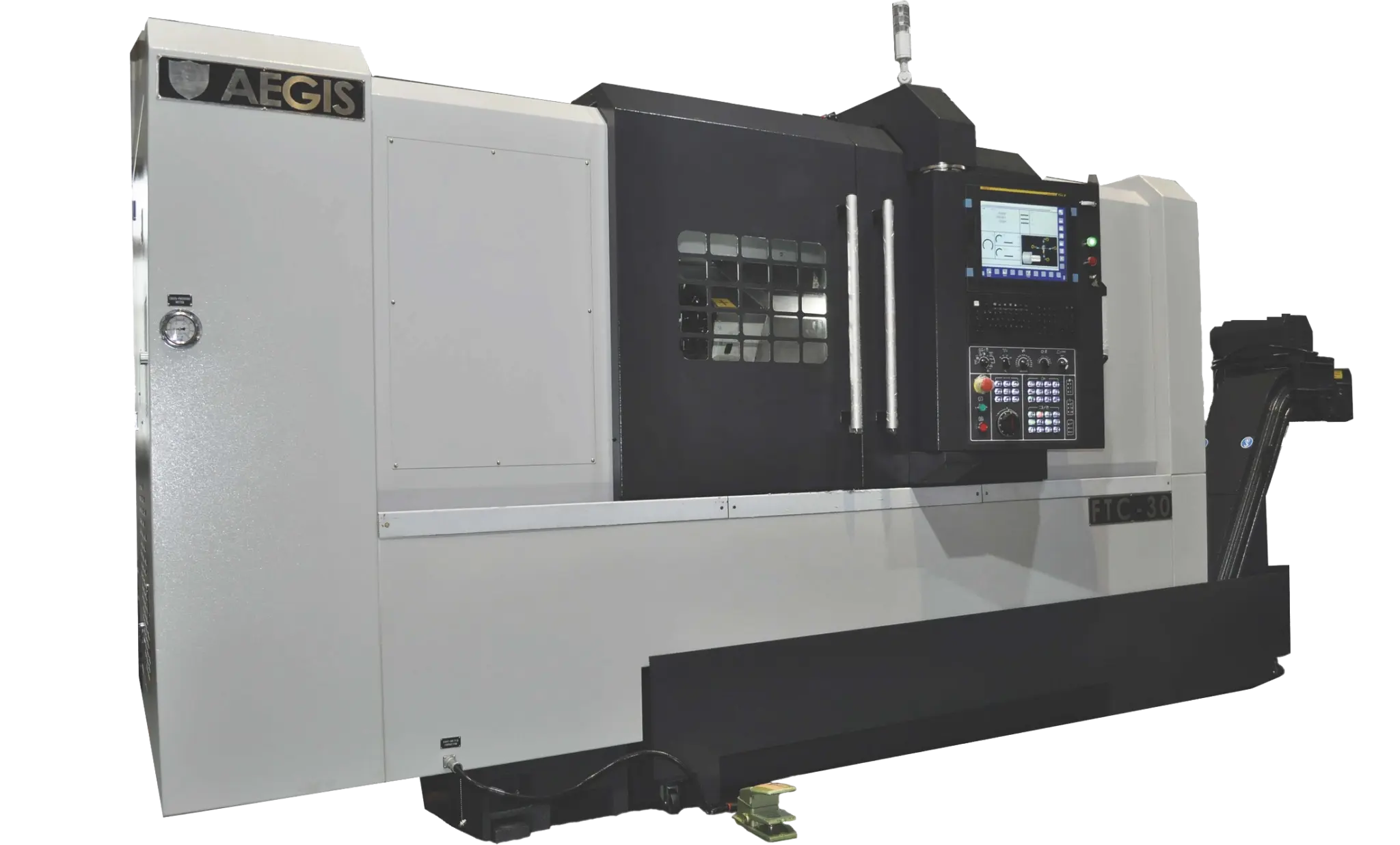

AEGIS CNC FTC-30MY
Y軸車銑複合車床
最高性能重切削車銑複合機，22kW大馬力主軸搭配Y軸±50mm全複合加工能力，12吋夾頭、140mm主軸軸承，滿足大型工件重切削與複雜多面向加工需求。
Y 軸 ±50mm
22/29kW 大馬力
12位置動力刀塔
BMT-65 刀座
Y-AXIS LIVE TOOL
AEGIS CNC FTC-30MY 機型規格與配備總覽
01
大馬力主軸，重切削高扭矩輸出
採用 FANUC 廣域主軸馬達驅動（22/29kW），可於較低轉速作業區間充分滿足重切削等高扭矩加工需求，為大型工件車銑複合加工提供充沛動力。
02
Y 軸 ±50mm，偏心銑削全複合能力
Y 軸行程 ±50mm，配合 12 位置動力刀塔與主軸 C 軸功能，可執行偏心溝槽、複雜輪廓等高難度加工，單機完成車削、銑削、搪孔、鑽孔與攻牙全工序。
03
C3/C1 級滾珠導螺桿，高精度耐用設計
各軸採用經熱處理及精密研磨之 C3 與 C1 等級滾珠導螺桿，並配合各軸預拉設計，將變位量降至最低，大幅提升長期加工精度與重複定位精確性。
04
超高剛性結構，分離式水箱易維護
超高剛性結構設計搭配高壓冷卻幫浦，提供優異冷卻效能；分離式切削液水箱設計，維護保養作業便捷，降低停機成本。
規格項目
FTC-30BMY
硬軌版本
硬軌版本
FTC-30LMY
線軌版本
線軌版本
| MACHINING CAPACITY ／ 加工能力 | ||
| 床台最大旋徑 | 650 mm | 650 mm |
| 床鞍最大旋徑 | 440 mm | 440 mm |
| 中心距離 | 569 / 869 / 1169 mm | 544 / 844 / 1144 mm |
| 標準加工直徑 | 230 mm | 230 mm |
| 最大車削長度 | 504 / 804 / 1104 mm | 478 / 778 / 1078 mm |
| 床台角度 | 30° | 30° |
| SPINDLE SYSTEM ／ 主軸系統 | ||
| 主軸馬達 | 22 / 29 kW | 22 / 29 kW |
| 主軸最高轉速 | 2,500 rpm | 2,500 rpm |
| 主軸鼻端型式 | A2-8 | A2-8 |
| 主軸通孔徑 | 105 mm | 105 mm |
| 棒材容許直徑 | Ø92 mm | Ø92 mm |
| 主軸前端軸承直徑 | 140 mm | 140 mm |
| 夾頭規格 | 12" | 12" |
| TAILSTOCK ／ 尾座 | ||
| 尾座心軸錐度 | MT#5 | MT#5 |
| 尾座心軸直徑 | 100 mm | 100 mm |
| 尾座心軸行程 | 80 mm | 80 mm |
| FEED SYSTEM ／ 進給系統 | ||
| X 軸行程 | 205 mm | 205 mm |
| Z 軸行程 | 545 / 845 / 1145 mm | 520 / 820 / 1120 mm |
| Y 軸行程 | ±50 mm | ±50 mm |
| X 軸快速進給 | 20 m/min | 24 m/min |
| Z 軸快速進給 | 20 m/min | 24 m/min |
| Y 軸快速進給 | 15 m/min | 15 m/min |
| X / Z 軸馬達功率 | 3 kW | 3 kW |
| Y 軸馬達功率 | 3 kW | 3 kW |
| 最小輸入單位 | 0.001 mm | 0.001 mm |
| 刀柄尺寸 | 25 mm | 25 mm |
| 搪孔刀最大尺寸 | 40 mm | 40 mm |
| LIVE TOOL TURRET ／ 動力刀塔系統 | ||
| 動力刀具馬達功率 | 3.7 kW | 3.7 kW |
| 動力刀具最高轉速 | 4,000 rpm | 4,000 rpm |
| 動力刀座型式 | BMT65 | BMT65 |
| 刀塔刀具數 | 12 | 12 |
| 換刀時間 | 1.4 sec | 1.4 sec |
| MACHINE BODY ／ 機械本體 | ||
| 切削液馬達 | 1½ HP | 1½ HP |
| 機械尺寸（L×W×H） | 3884 × 1885 × 2150 mm | |
| 機械淨重 | 5,550 / 6,050 / 6,600 kg | |
| 機械毛重 | 6,000 / 6,550 / 7,150 kg | |
※ 規格如有更動恕不另行通知，詳細規格請洽業務確認。｜金色標示：B / L 版本差異或本機型特色規格
◆12" 中空油壓三爪夾頭
◆12 位置動力刀塔
◆端面刀具座一只
◆內孔刀具座四只
◆內徑刀套（10/12/16/20/25/32mm 各一只）
◆生爪一組
◆油壓尾座 MT#5
◆分離式水箱
◆切削液系統
◆鐵屑輸送機
◆集中潤滑系統
◆電控箱熱交換器
◆腳踏開關
◆RS-232 介面
◆工作燈
◆警示燈
◆地基螺絲與水平墊塊
◆工具箱
◆機械與控制器說明書
以下配備可依加工需求選購，詳細規格與報價請洽業務團隊確認。
◆工件接收器
◆成品輸送機
◆刀長量測臂
◆油霧回收機
◆油水分離機
◆棒材自動送料機介面
◆主軸 Cs 機能
◆自動斷電系統
◆可程式尾座
◆VDI / BMT 刀塔系統
◆彈性筒夾模組（Dia. 52 或 60mm）
◆變壓器
FTC-30MY 刀具系統配置圖
FTC-30MY 刀具系統圖 — BMT65 動力刀塔配置（VDI-40/50 可選）

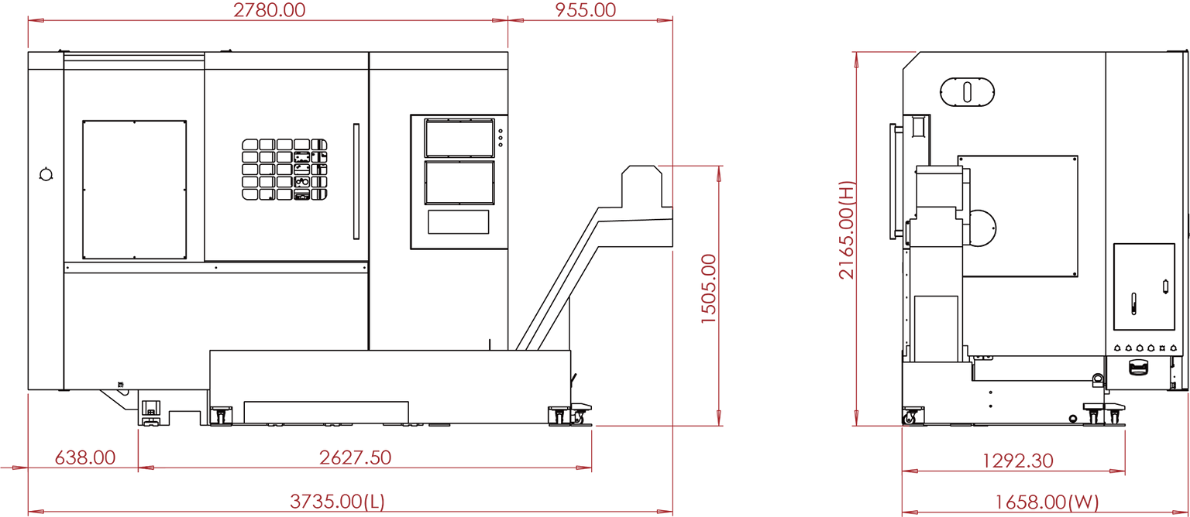

FTC-30MY 機械外觀尺寸圖
尺寸單位：mm｜淨重：5,550–6,600 kg（依中心距離）｜實際尺寸依車削長度版本而異
