HIGH PRECISION SERIES ／ BOX-TYPE BED CNC LATHE

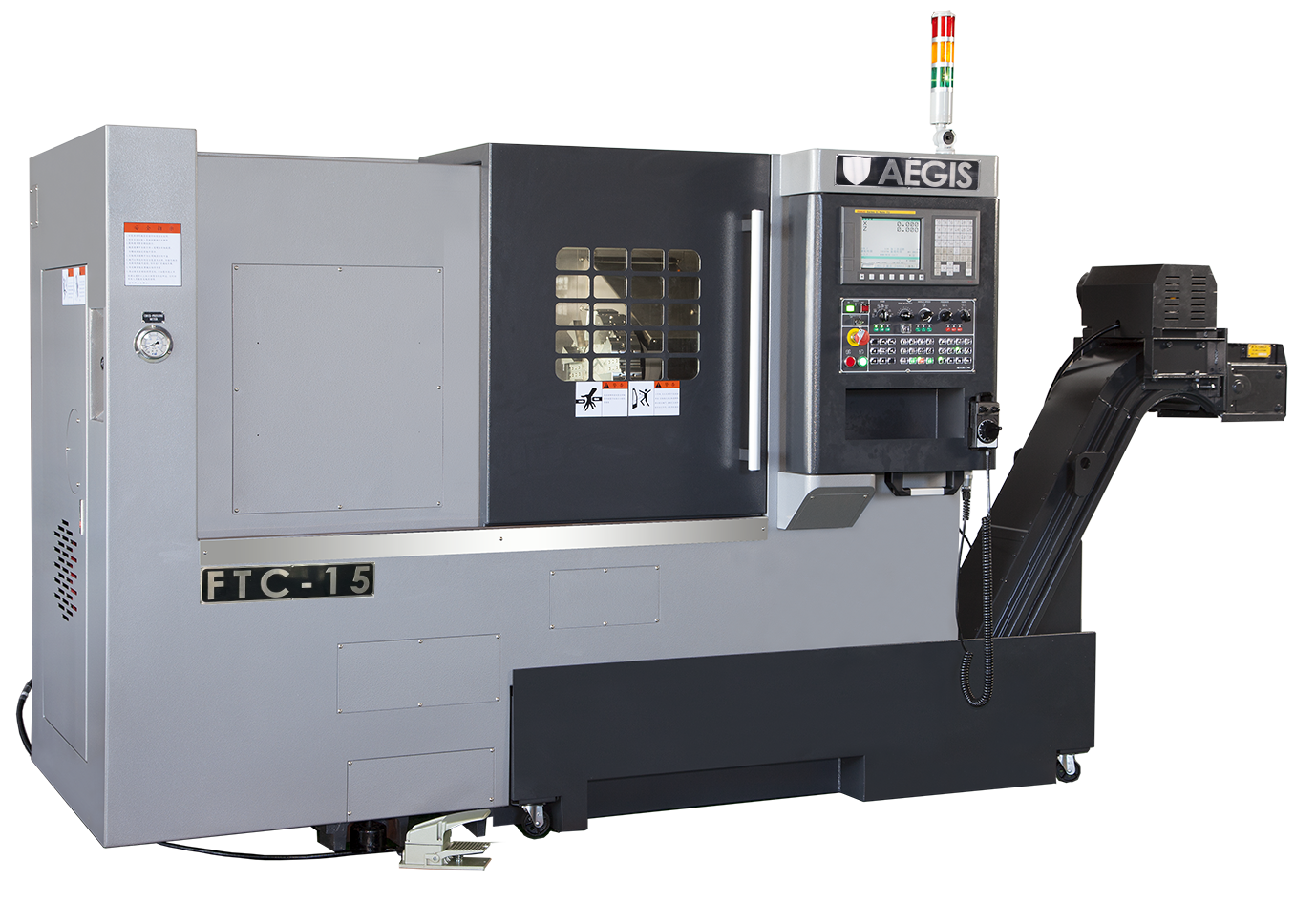

AEGIS CNC FTC-15
高剛性精密斜床車床
一體成型30度箱型結構床身，主軸中心與導軌呈對稱設計，長時間重切削後仍維持高精度，適用於醫療、光學、航太、汽機車精密零件加工。
床台旋徑 480mm
主軸 4200 rpm
30° 箱型床身
10位置伺服刀塔
PRECISION LATHE
AEGIS CNC FTC-15 機型規格與配備總覽
01
廣泛適用精密零件加工
適用於醫療器材、光學、汽機車、航太、電機、電子等精密零件一般性加工，切削性能卓越。
02
完整擴充機能，提升生產效能
美觀外型搭配完整擴充機能，可搭配機械手與棒材自動送料機等周邊設備，全面提升生產效能。
03
伺服式刀塔，快速精準換刀
刀盤採伺服馬達驅動定位，油壓鎖固，換刀速度快且定位精準，有效減少維修問題發生。
04
鞍座帶動尾座，使用更便利
便利的鞍座帶動設計，尾座可依工件需求任意移動及定位，亦可選擇可程式尾座，應用更靈活。
05

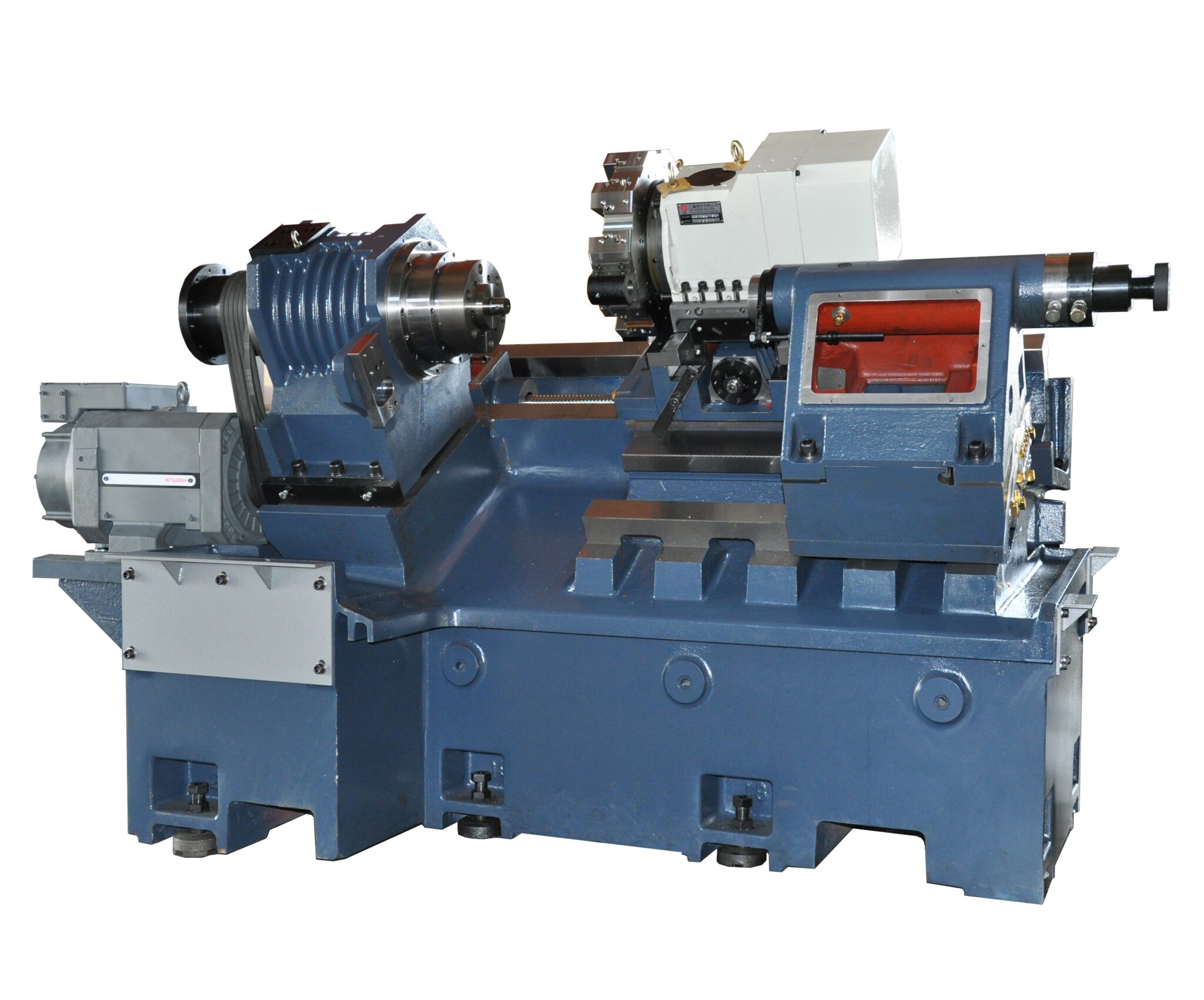

一體成型30°箱型床身
一體成型30度箱型結構床身確保機台剛性，導軌中心與主軸中心呈對稱設計，長時間重切削後仍維持高精度。
06
受負荷變形小，長期穩定精度
長、寬比例合理分配，受負荷變形小，確保機台在長時間高強度加工後仍維持穩定的加工精度。
加工能力
| 床台最大旋徑 | 480 | mm |
| 床鞍最大旋徑 | 260 | mm |
| 中心距離 | 430 | mm |
| 標準加工直徑 | 210 | mm |
| 最大車削長度 | 370 | mm |
| 床台角度 | 30 | degree |
主軸系統
| 主軸馬達 | 11 / 15 | KW / HP |
| 主軸最高轉速 | 4,200 | rpm |
| 主軸鼻端型式 | A2-6 | ISO |
| 主軸通孔徑 | 62 | mm |
| 棒材容許直徑 | 52 | mm |
| 主軸前端軸承直徑 | 100 | mm |
| 夾頭規格 | 8 | inch |
進給系統
| X 軸行程 | 175 | mm |
| Z 軸行程 | 375 | mm |
| X 軸快速進給 | 20 | m/min |
| Z 軸快速進給 | 20 | m/min |
| X/Z 軸馬達功率 | 3 | kW |
| 最小輸入單位 | 0.001 | mm |
| 刀柄尺寸 | 25 | mm |
| 搪孔刀最大尺寸 | 32 | mm |
刀塔系統
| 刀塔刀具數 | 10 | |
| 換刀時間 | 1.2 | sec |
尾座
| 尾座心軸錐度 | MT#4 | MT |
| 尾座心軸直徑 | 80 | mm |
| 尾座心軸行程 | 70 | mm |
機械本體
| 切削液馬達 | 3/4 | HP |
| 機械尺寸（L×W×H） | 2250×1700×1700 | mm |
| 機械淨重 | 3,600 | kg |
| 機械毛重 | 3,850 | kg |
以下為 FTC-15 標準出廠配備，如需選購其他配備請見「選擇配備」頁籤或洽業務團隊。
◆8″ 中空油壓三爪夾頭
◆10位置伺服式刀塔
◆端面刀具座一只
◆內孔刀具座四只
◆內徑刀套 8、10、12、16、20、25mm 各一只
◆生爪一組
◆油壓尾座 MT#4
◆分離式水箱
◆切削液系統
◆鐵屑輸送機
◆集中潤滑系統
◆電控箱熱交換器
◆腳踏開關
◆RS-232 介面
◆工作燈
◆警示燈
◆地基螺絲與水平墊塊
◆工具箱
◆機械與控制器說明書
以下配備可依加工需求選購，詳細規格與報價請洽業務團隊確認。
◆6″ 中空油壓三爪夾頭
◆工件接收器
◆成品輸送機
◆刀長量測器
◆油霧回收機
◆油水分離機
◆棒材自動送料機介面
◆主軸 Cs 機能
◆自動斷電系統
◆可程式尾座
◆VDI 刀塔系統
◆彈性筒夾模組（Dia. 52 或 60mm）
◆變壓器

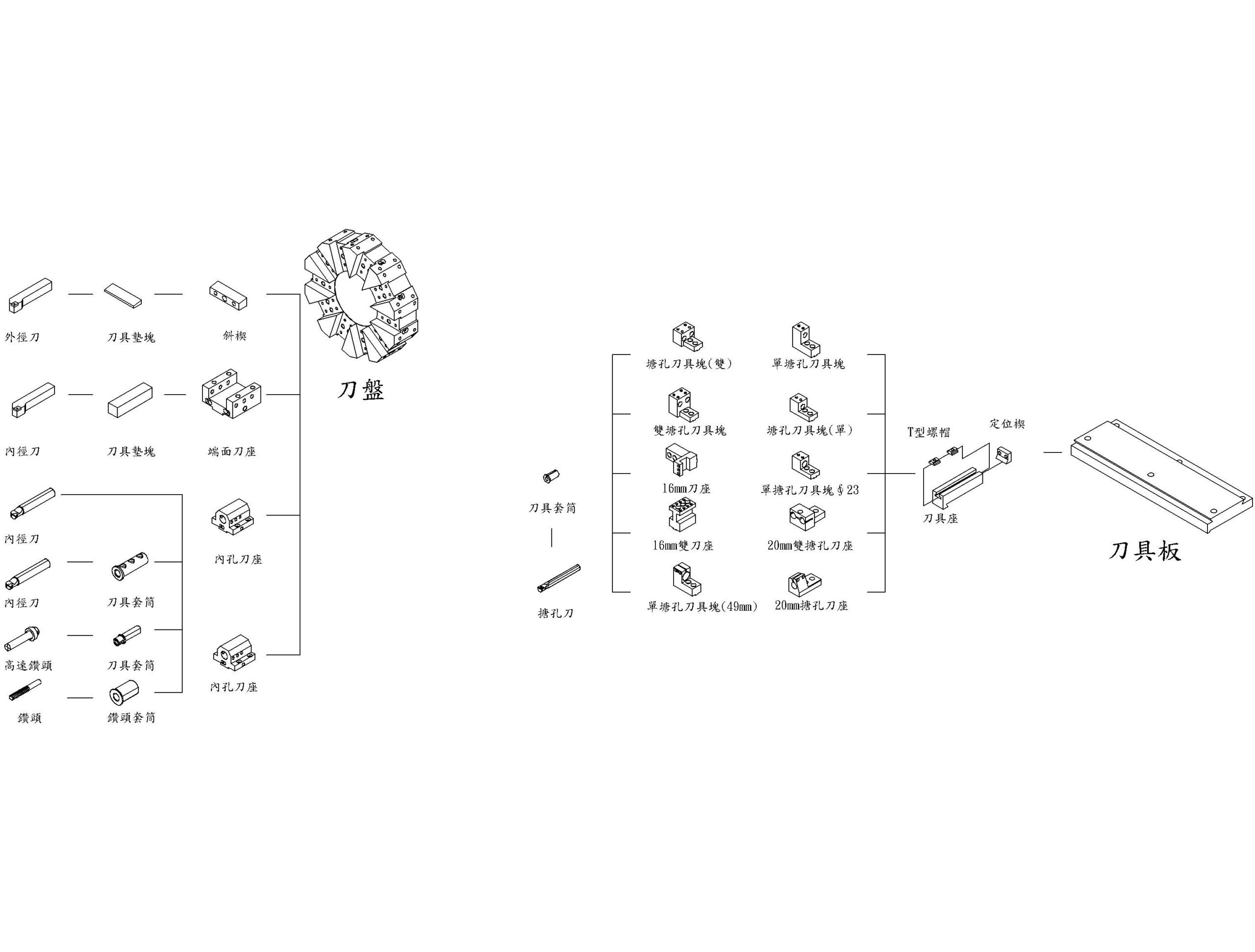

FTC-15 刀具系統配置圖
如需高解析度圖片或技術說明，請聯絡業務團隊

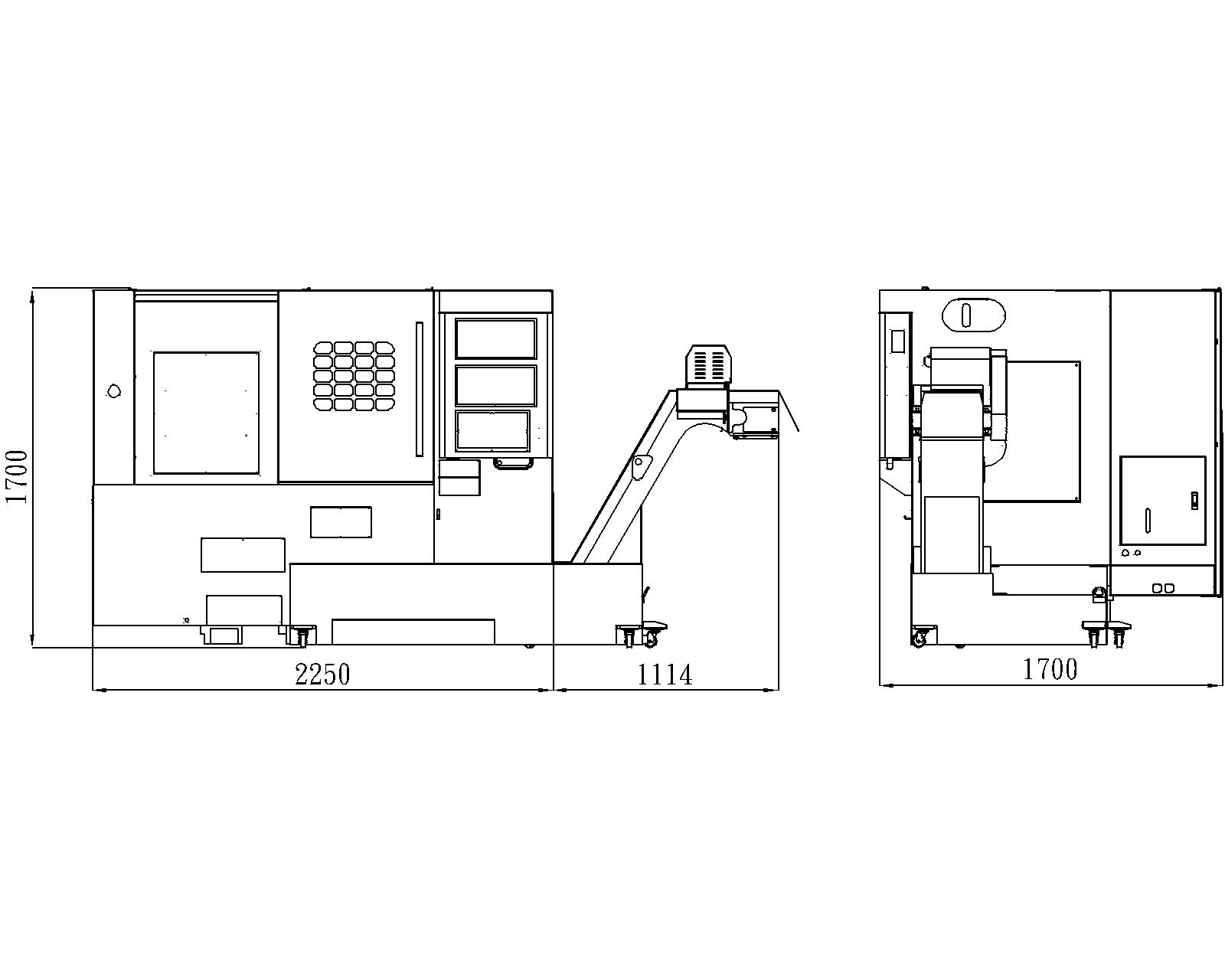

FTC-15 機械外觀尺寸圖
尺寸單位：mm｜實際尺寸依配備選擇可能略有差異，詳情請洽業務確認
