POLYGON TURNING SERIES ／ COMPLEX CNC

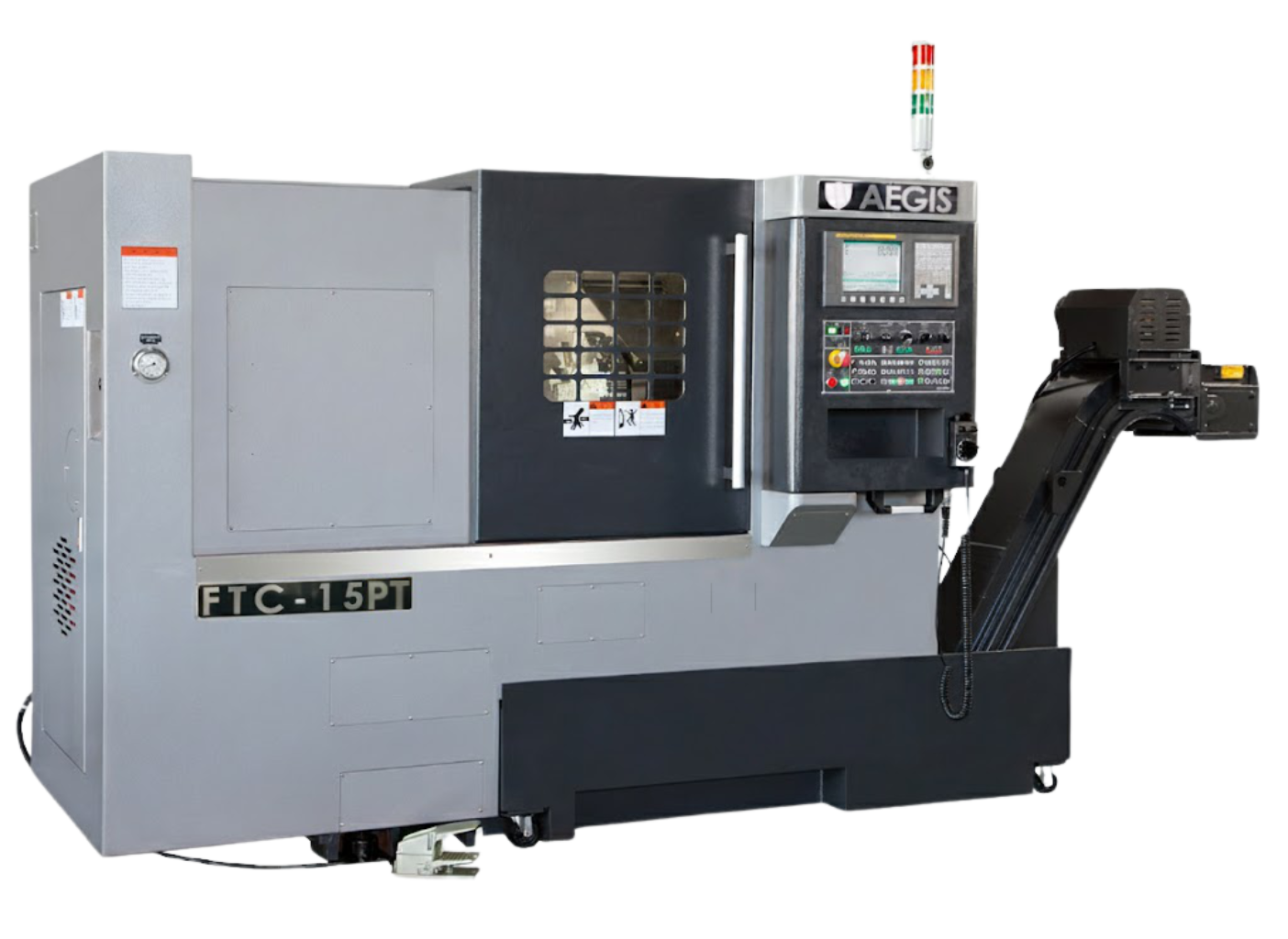

AEGIS CNC FTC-15PT
多邊形切角複合機
一體成型 30° 箱型結構床身，高剛性對稱設計，搭配伺服驅動多邊形切角裝置，適合高效率多邊形量產加工。
多邊形切角裝置
伺服同步驅動
30° 箱型床身
10 位置刀塔
POLYGON TURNING
AEGIS CNC FTC-15PT 多邊形切角複合機規格與配備總覽
01
30° 箱型床身，超高剛性抗變形
一體成型 30° 箱型結構床身，導軌中心與主軸中心呈對稱設計，長寬比例合理分配，受負荷變形極小，確保長時間重切削後機台仍維持高精度。
02
伺服驅動多邊形切角，靈活配置邊數
多邊形切角裝置由伺服馬達驅動，透過刀數配置變化輕易完成不同邊數切削（四邊形、六邊形等），並可搭配輪廓變化車削，一機完成多角切削工件全工序。
03
C1/C3 級滾珠螺桿，高重複定位精度
採用高精度 C1/C3（X/Z 軸）滾珠螺桿，預拉組裝配合高精度支撐軸承預壓組裝，提供卓越的重複精度與定位精度，適合高效率量產應用。
04
鞍座帶動尾座，彈性定位更便利
便利的鞍座帶動設計，尾座可依工件需求任意移動及定位；另可選配可程式尾座，進一步提升自動化應用便利性，滿足多元工件加工需求。
加工能力
| 床台最大旋徑 | 480 | mm |
| 床鞍最大旋徑 | 260 | mm |
| 中心距離 | 430 | mm |
| 標準加工直徑 | 210 | mm |
| 最大車削長度 | 370 | mm |
| 床台角度 | 30° |
主軸系統
| 主軸馬達 | 11 / 15 | kW / HP |
| 主軸最高轉速 | 4,200 | rpm |
| 主軸鼻端型式 | A2-6 | ISO |
| 主軸通孔徑 | 65 | mm |
| 棒材容許直徑 | Ø52 | mm |
| 主軸前端軸承直徑 | 100 | mm |
| 夾頭規格 | 8" |
尾座
| 尾座心軸錐度 | MT#4 | MT |
| 尾座心軸直徑 | 80 | mm |
| 尾座心軸行程 | 70 | mm |
進給系統
| X 軸行程 | 175 | mm |
| Z 軸行程 | 375 | mm |
| X 軸快速進給 | 20 | m/min |
| Z 軸快速進給 | 20 | m/min |
| X / Z 軸馬達功率 | 3 | kW |
| 最小輸入單位 | 0.001 | mm |
| 刀柄尺寸 | 25 | mm |
| 搪孔刀最大尺寸 | 32 | mm |
多邊形切角系統
| 切角裝置馬達功率 | 4.5 | kW |
| 切角裝置最高轉速 | 2,000 | rpm |
機械本體
| 切削液馬達 | 3/4 | HP |
| 機械尺寸（L×W×H） | 2250×1700×1700 | mm |
| 機械淨重 | 3,600 | kg |
| 機械毛重 | 3,850 | kg |
※ 規格如有更動恕不另行通知，詳細規格請洽業務確認。
以下為 FTC-15PT 標準出廠配備，如需選購其他配備請見「選擇配備」頁籤或洽業務團隊。
◆多邊形切角裝置
◆西德 42 型彈性筒夾系統
◆中空迴轉油壓缸
◆搪孔刀具塊四只
◆內徑刀座 Dia.8、10、12、16mm 各一只
◆夾頭腳踏開關
◆油壓單元
◆切削液系統
◆分離式水箱
◆中央自動潤滑系統
◆電控箱熱交換器
◆全密閉鈑金
◆石英工作燈
◆警示燈
◆水平調整塊及螺絲
◆工具箱
以下配備可依加工需求選購，詳細規格與報價請洽業務團隊確認。
◆動力刀塔
◆主軸 C 軸制御機能
◆油壓三爪夾頭
◆軟爪、硬爪
◆高轉速氣壓動力刀具系統
◆油壓動力刀具系統
◆刀具量測系統
◆可程式尾座
◆自動送料機
◆自動送料機介面
◆軌道式自動送料單元
◆鐵屑輸送機
◆工件接收器
◆成品輸送帶
◆油霧回收機

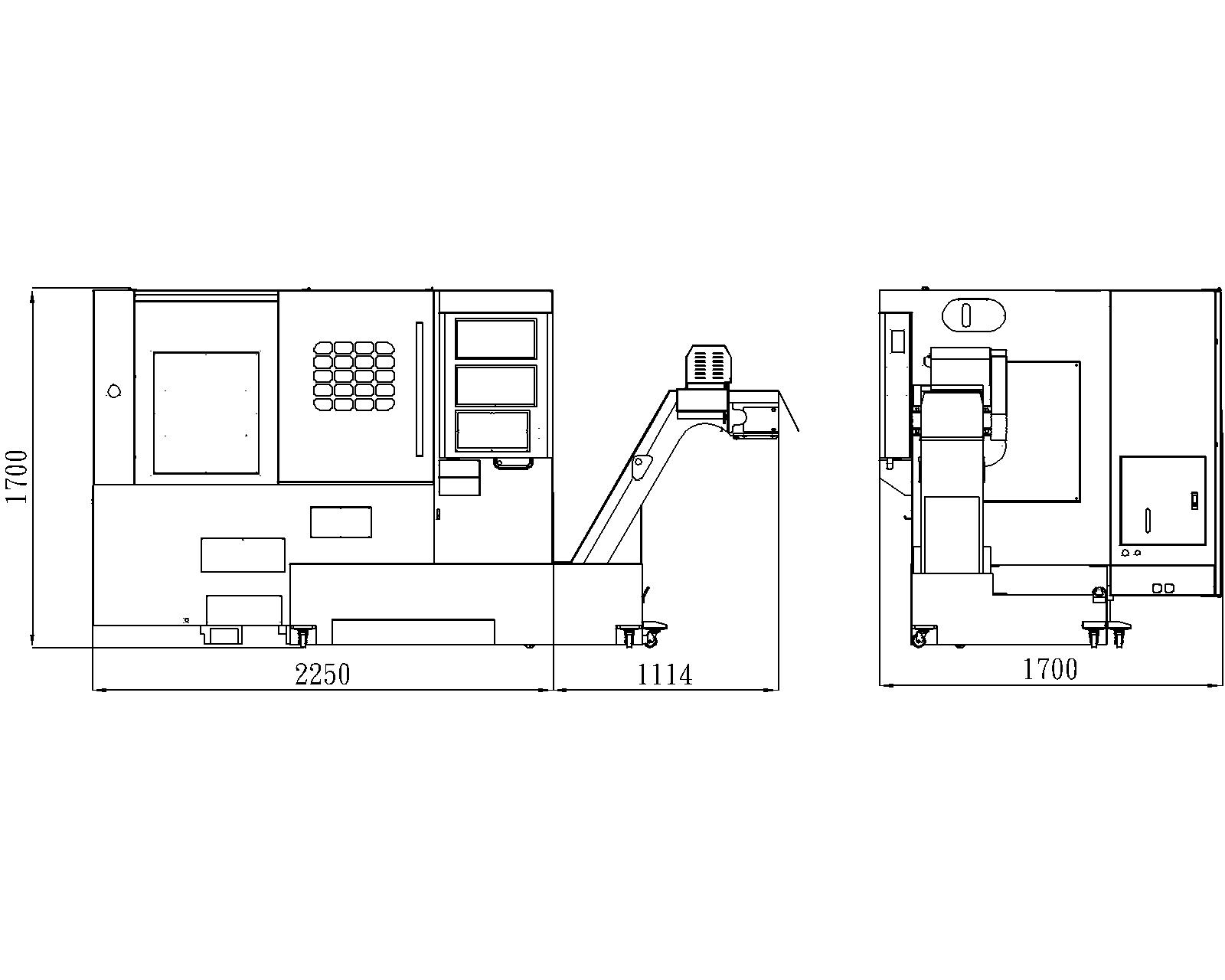

FTC-15PT 機械外觀尺寸圖
機械尺寸：2250 × 1700 × 1700 mm｜淨重：3,600 kg｜實際尺寸依配備選擇可能略有差異，詳情請洽業務確認
