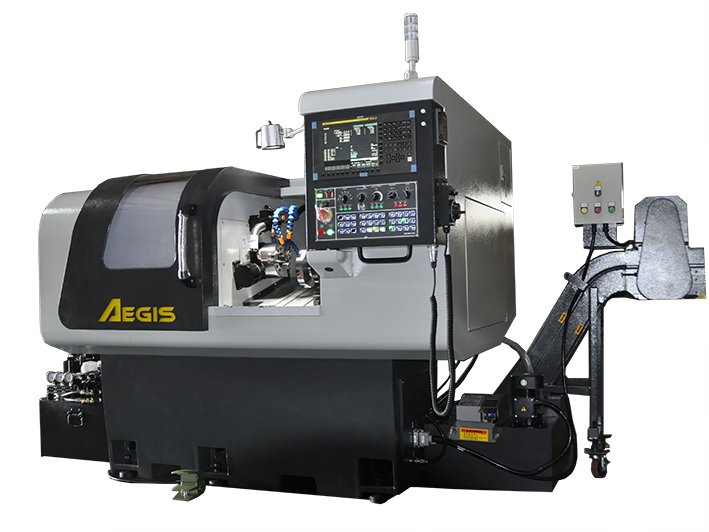

AEGIS CNC FTC-10PT 多邊形切角複合機規格與配備總覽
01

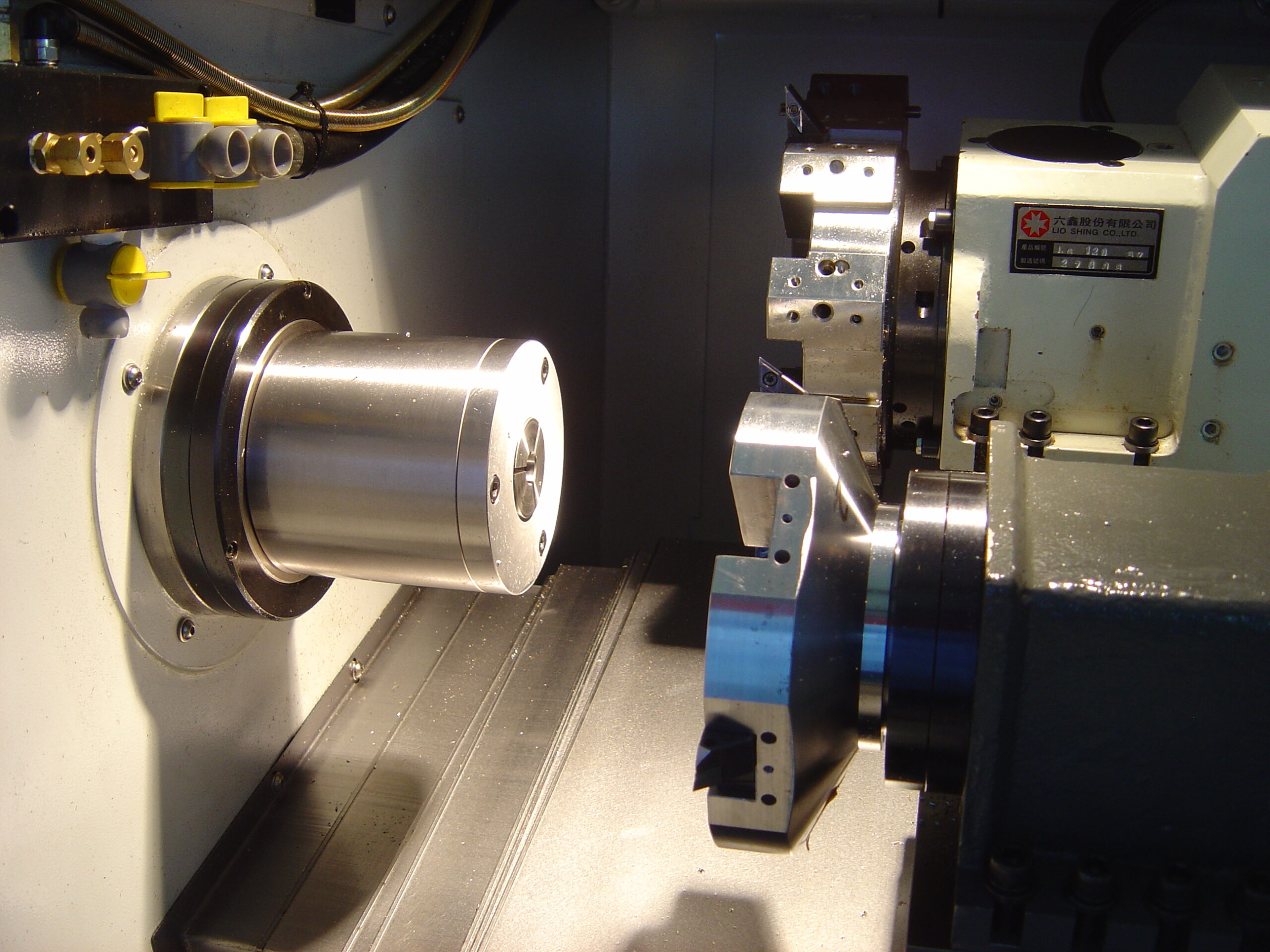

伺服驅動多邊形切角，靈活配置邊數

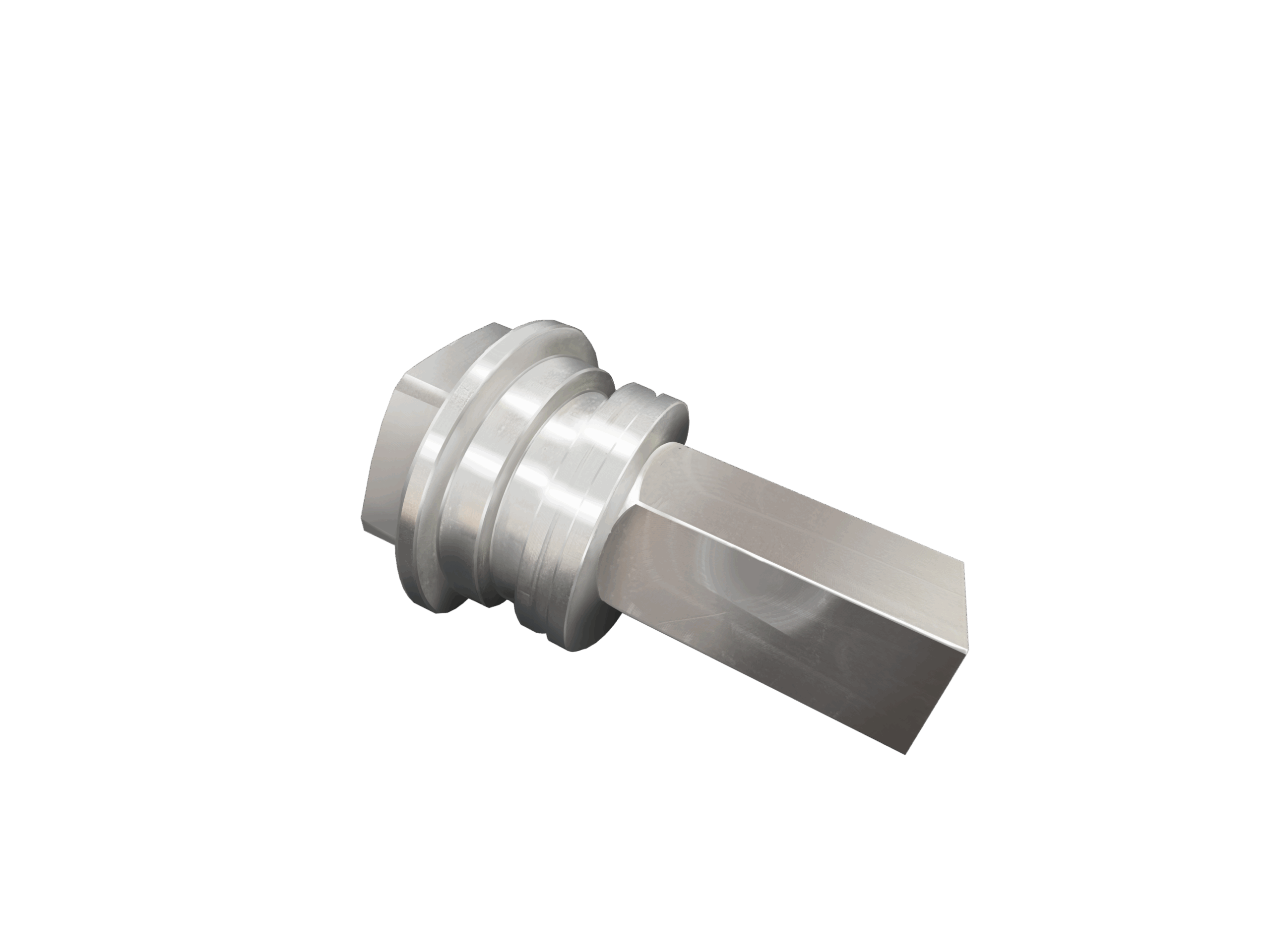

多邊形切角裝置由伺服馬達驅動，藉由刀數配置變化即可輕易完成不同邊數切削（四邊形、六邊形等），並可搭配輪廓變化車削，一機完成多角切削工件全工序。
02
15° 斜床高剛性設計，精度穩定
15° 斜床設計能有效減少 X 軸運動產生的分力及螺桿背隙，確保多邊形加工精度；各部位鑄件採高品質鑄鐵，滑軌經淬硬精密研磨，滑座採 SK3 合金鋼，確保機械壽命。
03
C1/C3 級滾珠螺桿，高重複定位精度
採用高精度 C1/C3（X/Z 軸）滾珠螺桿，預拉組裝配合高精度支撐軸承預壓組裝，提供卓越的重複精度與定位精度，適合高效率量產應用。
04
結合刀塔複合加工，量產效率最大化
多邊形切角裝置與 8 位置伺服刀塔整合，換刀時間僅 1.1 秒，可在單一夾持下完成車削與多邊形切角複合工序，大幅提升量產效率。
FTC-10PT 機械規格表
| MACHINING CAPACITY ／ 加工能力 | ||
| 床台最大旋徑 | 250 | mm |
| 床鞍最大旋徑 | 120 | mm |
| 標準加工直徑 | 90 | mm |
| 最大車削長度 | 120 | mm |
| 床台角度 | 15° | |
| SPINDLE SYSTEM ／ 主軸系統 | ||
| 主軸馬達 | 7.5 / 10 | kW / HP |
| 主軸最高轉速 | 5,000 | rpm |
| 主軸鼻端型式 | A2-5 | ISO |
| 主軸通孔徑 | 52 | mm |
| 棒材容許直徑 | Ø42 | mm |
| 主軸前端軸承直徑 | 70 | mm |
| 夾頭規格 | 6" (F-48C) | |
| FEED SYSTEM ／ 進給系統 | ||
| X 軸行程 | 240 | mm |
| Z 軸行程 | 250 | mm |
| X 軸快速進給 | 15 | m/min |
| Z 軸快速進給 | 15 | m/min |
| X / Z 軸馬達功率 | 1.8 | kW |
| 最小輸入單位 | 0.001 | mm |
| 刀柄尺寸 | 20 | mm |
| 搪孔刀最大尺寸 | 20 | mm |
| POLYGON UNIT ／ 多邊形切角系統 | ||
| 切角裝置馬達功率 | 4.5 | kW |
| 切角裝置最高轉速 | 2,000 | rpm |
| 刀塔刀具數 | 8 位置 | |
| 換刀時間 | 1.1 | sec |
| MACHINE BODY ／ 機械本體 | ||
| 切削液馬達 | 1/2 | HP |
| 機械尺寸（L×W×H） | 2000×1350×1650 | mm |
| 機械淨重 | 2,150 | kg |
| 機械毛重 | 2,400 | kg |
※ 規格如有更動恕不另行通知，詳細規格請洽業務確認。
◆八位置伺服式刀塔
◆多邊形切角裝置
◆西德 42 型彈性筒夾系統
◆中空迴轉油壓缸
◆搪孔刀具塊四只
◆內徑刀座 Dia.8、10、12、16mm 各一只
◆夾頭腳踏開關
◆油壓單元
◆切削液系統
◆分離式水箱
◆中央自動潤滑系統
◆電控箱熱交換器
◆全密閉鈑金
◆石英工作燈
◆警示燈
◆水平調整塊及螺絲
◆工具箱
◆動力刀塔
◆主軸 C 軸制御機能
◆油壓三爪夾頭
◆軟爪、硬爪
◆高轉速氣壓動力刀具系統
◆油壓動力刀具系統
◆刀具量測系統
◆自動送料機
◆自動送料機介面
◆軌道式自動送料單元
◆鐵屑輸送機
◆工件接收器
◆成品輸送帶
◆油霧回收機

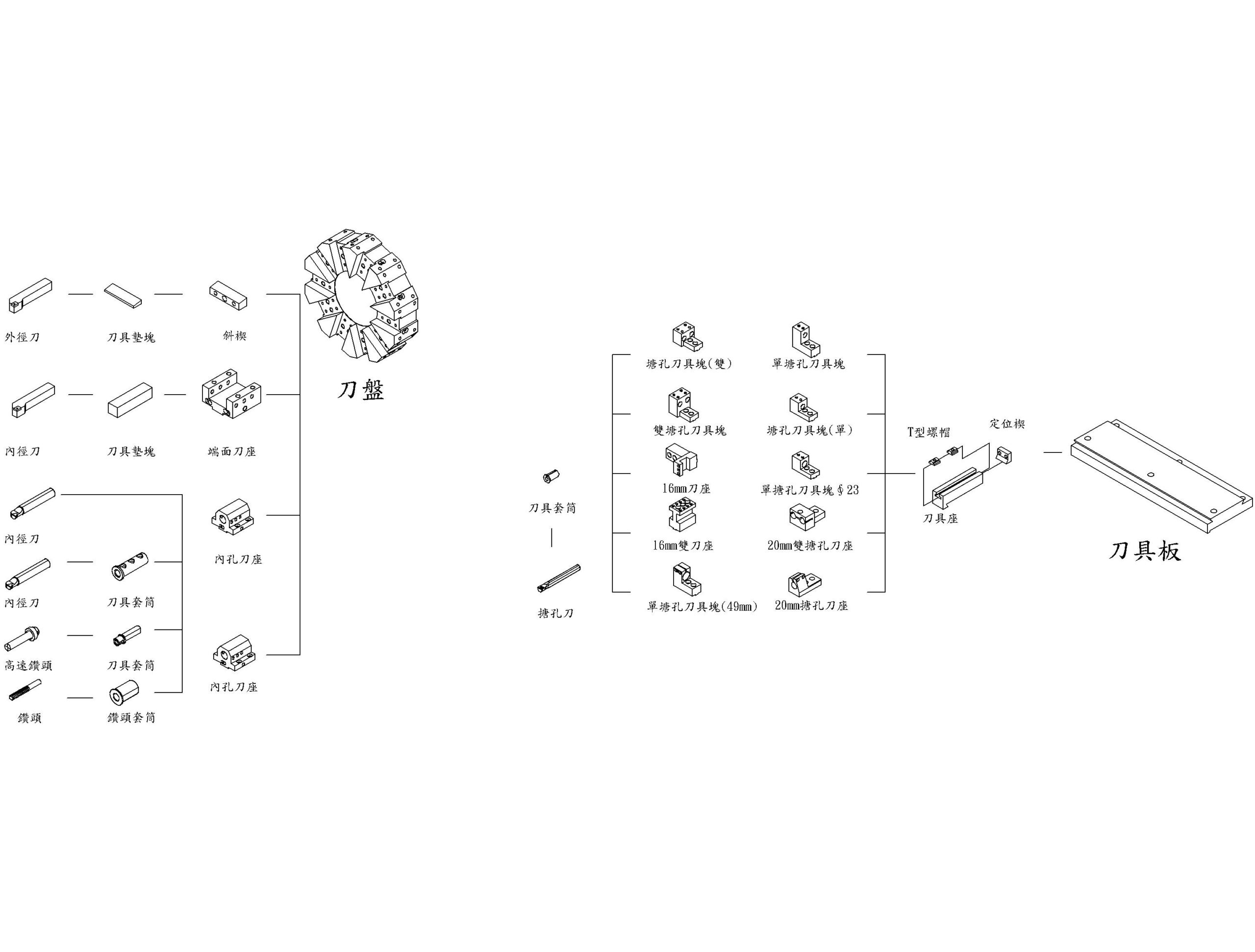

FTC-10PT 刀具系統圖 — 8 位置刀塔配置
機械尺寸：2000 × 1350 × 1650 mm｜淨重：2,150 kg
