LIVE TOOL SERIES ／ TURNING & MILLING COMPLEX CNC

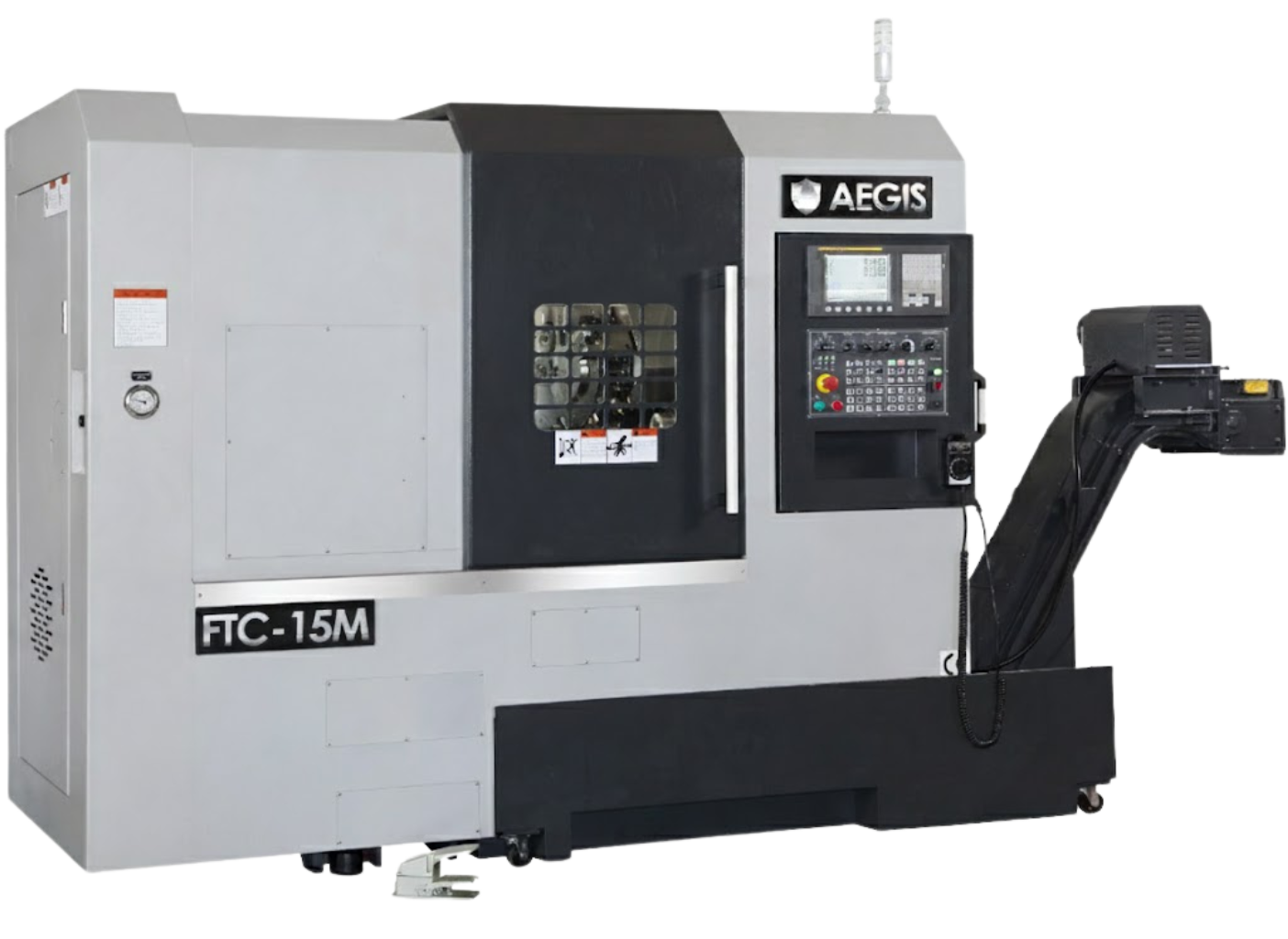

AEGIS CNC FTC-15M
動力刀塔車銑複合車床

12位置動力刀塔搭配主軸C軸功能，單機完成車削、銑削、搪孔、鑽孔與攻牙等複合加工，大幅縮短換機工時，適用於高精度複合零件量產需求。

12位置動力刀塔 動力刀具 4000 rpm 主軸 C 軸功能 複合加工一次成型
詢問報價 → 型錄下載 ↓
LIVE TOOL LATHE
AEGIS CNC FTC-15M 動力刀塔車銑複合CNC車床

AEGIS CNC FTC-15M 機型規格與配備總覽

01
高剛性高精度車銑複合設計
斜背式電腦控制車床，具高剛性、高精度結構，專為車銑多功能複合加工設計，兼顧精度與切削效率。
02
12位置動力刀塔 × C軸功能
配置12位置動力刀塔與主軸C軸功能相結合，可執行圓周及端面的銑削、鑽孔與攻牙等複合加工作業。
03
單機完成五種加工工序
在單一機台上即可完成車削、銑削、搪孔、鑽孔與攻牙等複合加工，大幅減少工件搬移與重新定位，提升加工精度與效率。
04
高性能高效加工中心
廣域主軸馬達提供寬廣的轉速與扭力範圍，搭配高速伺服刀塔換刀，實現高性能複合加工中心的完美體現。
加工能力
床台最大旋徑540mm
床鞍最大旋徑340mm
中心距離380mm
標準加工直徑200mm
最大車削長度311mm
床台角度30degree
主軸系統
主軸馬達11 / 15KW / HP
主軸最高轉速4,200rpm
主軸鼻端型式A2-6ISO
主軸通孔徑62（OPT:75）mm
棒材容許直徑52（OPT:65）mm
主軸前端軸承直徑100mm
夾頭規格8inch
進給系統
X 軸行程190mm
Z 軸行程355mm
X 軸快速進給20m/min
Z 軸快速進給20m/min
X/Z 軸馬達功率3kW
最小輸入單位0.001mm
刀柄尺寸25mm
搪孔刀最大尺寸40mm
動力刀塔系統
動力刀具馬達功率3.7kW
動力刀具最高轉速4,000rpm
刀塔刀具數12
換刀時間1.1sec
尾座
尾座心軸錐度MT#4MT
尾座心軸直徑80mm
尾座心軸行程70mm
機械本體
切削液馬達3/4HP
機械尺寸（L×W×H）2250×1700×1700mm
機械淨重3,600kg
機械毛重3,850kg

以下為 FTC-15M 標準出廠配備，如需選購其他配備請見「選擇配備」頁籤或洽業務團隊。

◆12位置動力刀塔
◆Cs 軸主軸功能
◆廣域主軸馬達
◆冷卻系統
◆工作燈
◆自動潤滑系統
◆工具箱及工具
◆警示燈
◆自動送料機介面
◆尾座
◆電控箱熱交換器
◆腳踏開關
◆RS-232 介面
◆刀具座
◆除屑機及手推車
◆全罩式鈑金
◆地基螺絲及水平墊塊
◆機械及電氣說明書

以下配備可依加工需求選購，詳細規格與報價請洽業務團隊確認。

◆成品輸送機
◆刀長量測器
◆油霧回收機
◆油水分離機
◆棒材自動送料機介面
◆主軸 Cs 機能
◆自動斷電系統
◆可程式尾座
◆VDI 刀塔系統
◆彈性筒夾模組（Dia. 52 或 60mm）
◆發那科主軸 Bzi Sensor
◆主軸吹氣裝置
◆軸向動力刀座
◆徑向動力刀座
◆前方接料器
◆自動門裝置
◆刀具量測器
◆電控箱冷氣機
◆變壓器

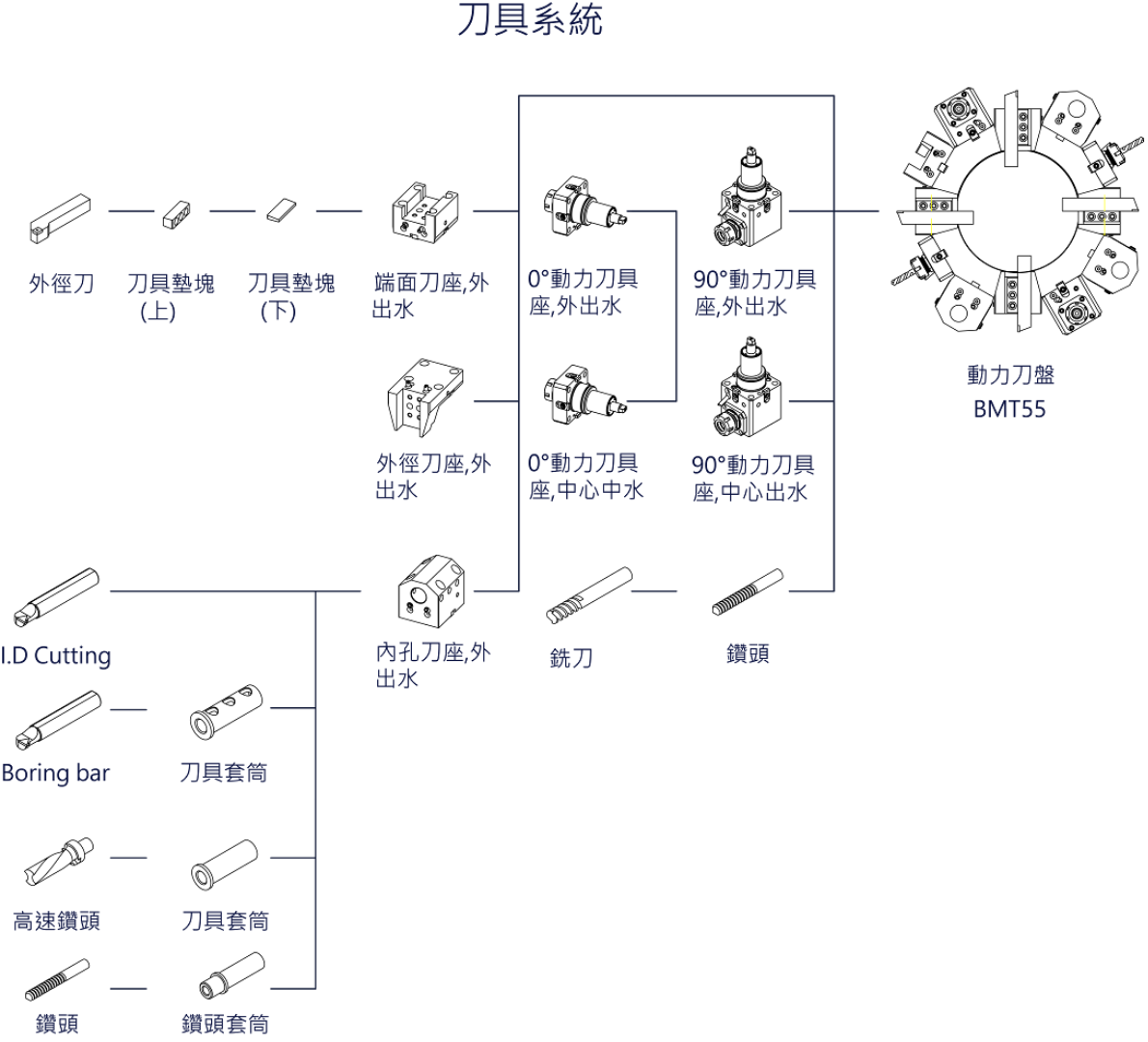

FTC-15M 動力刀塔刀具系統圖（BMT55）
AEGIS CNC FTC-15M BMT55 動力刀塔刀具系統圖

如需高解析度圖片或技術說明，請聯絡業務團隊

FTC-15M 機械外觀尺寸圖
AEGIS CNC FTC-15M 機械尺寸外觀圖

尺寸單位：mm｜實際尺寸依配備選擇可能略有差異，詳情請洽業務確認
