HIGH PRECISION SERIES ／ COMPACT CNC LATHE

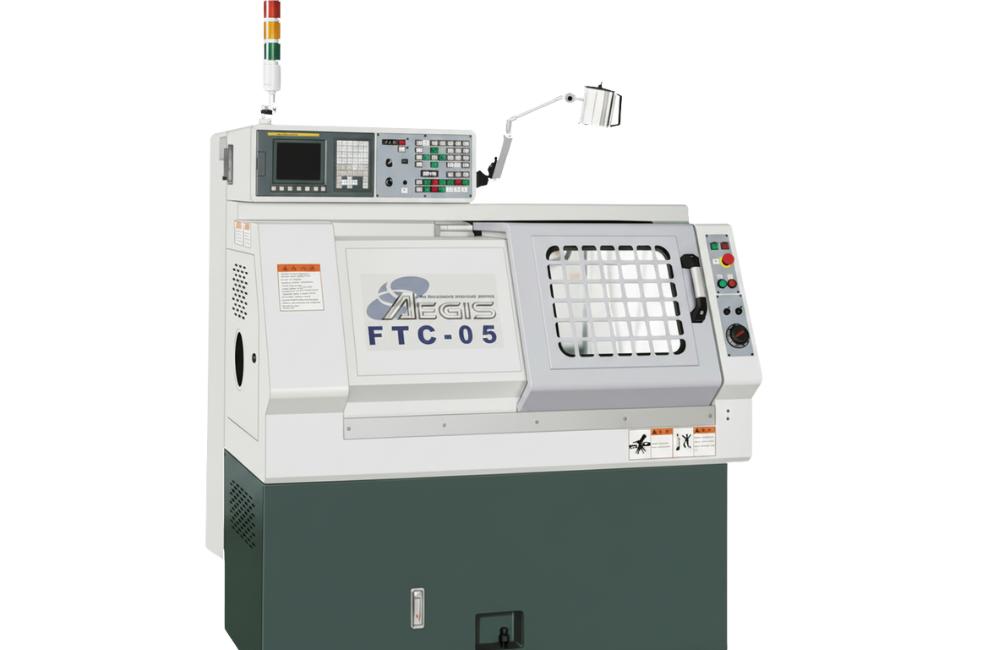

AEGIS CNC FTC-05
高精密小型車床
專為光學元件、醫療器械、汽車摩托車零件及 3C 零件精密加工設計。佔地僅 2×2 米，結構札實，C1 級滾珠螺桿確保高重複定位精度。
床台旋徑 180mm
主軸 6000 rpm
C1 級滾珠螺桿
佔地 2×2 m
PRECISION LATHE
AEGIS CNC FTC-05 機型規格與配備總覽
01
緊湊高效，節省廠房空間
結構札實，佔地面積僅 2×2 米，易於安裝，適用於小批量高精度要求的加工環境。
02
出色可靠性，精確零件生產

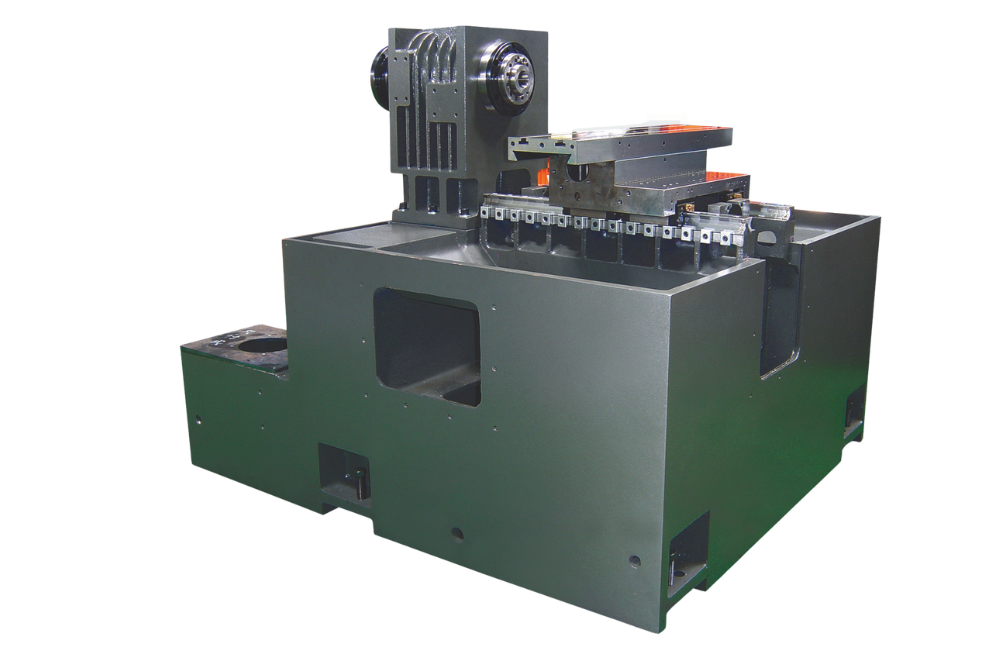

高品質鑄鐵機身，經回火處理緩解應力，確保長期穩定的加工精度與可靠性。
03
多元應用領域
靈活加工組合適用於大量生產光學元件、醫療器械、汽車摩托車零件及 3C 零件。
04

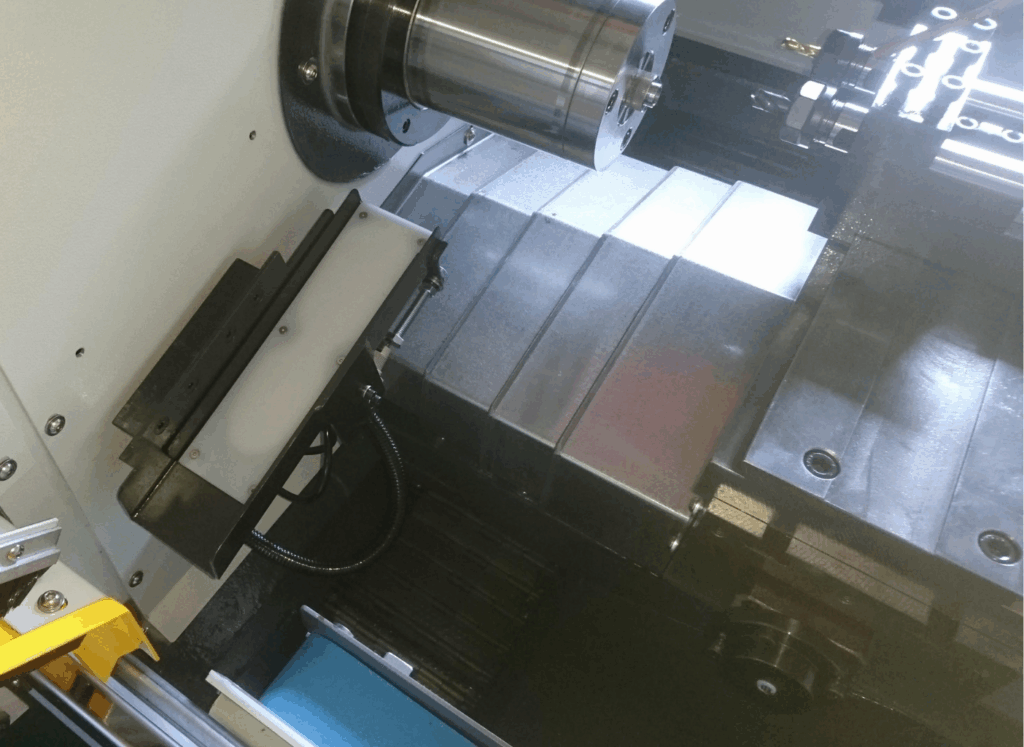

超寬滑軌滑塊，高剛性結構
超寬滑軌滑塊確保高剛性；滑軌通過高頻熱處理和磨削增加硬度，確保高運行性能與較長使用壽命。
05
C1 級高精度滾珠螺桿
X軸和Z軸均配有 C1 級高精度滾珠螺桿，由高精度滾珠軸承支撐，確保高重複精度和高定位精度。
06
智慧自動潤滑系統
潤滑系統自動測量並準確地將油分配到軌道、滾珠絲槓和軸承，延長機械使用壽命。
加工能力
| 床台最大旋徑 | 180 | mm |
| 床鞍最大旋徑 | 120 | mm |
| 標準加工直徑 | 90 | mm |
| 最大車削長度 | 90 | mm |
| 床台角度 | 0 | degree |
| 中心距離 | N/A |
主軸系統
| 主軸馬達 | 3.5 / 5 | KW / HP |
| 主軸最高轉速 | 6,000 | rpm |
| 主軸鼻端型式 | A2-4 | ISO |
| 主軸通孔徑 | 35 | mm |
| 棒材容許直徑 | 25.4 | mm |
| 主軸前端軸承直徑 | 55 | mm |
| 夾頭規格 | 5 | inch |
進給系統
| X 軸行程 | 200 | mm |
| Z 軸行程 | 180 | mm |
| X 軸快速進給 | 12 | m/min |
| Z 軸快速進給 | 12 | m/min |
| 最小輸入單位 | 0.001 | mm |
| 刀柄尺寸 | 16 | mm |
尾座
| 尾座心軸錐度 | N/A | |
| 尾座心軸直徑 | N/A | |
| 尾座心軸車程 | N/A | |
| 尾座本體行程 | N/A |
機械本體
| 機械淨重 | 1,500 | kg |
| 機械毛重 | 1,980 | kg |
以下為 FTC-05 標準出廠配備，如需選購其他配備請見「選擇配備」頁籤或洽業務團隊。

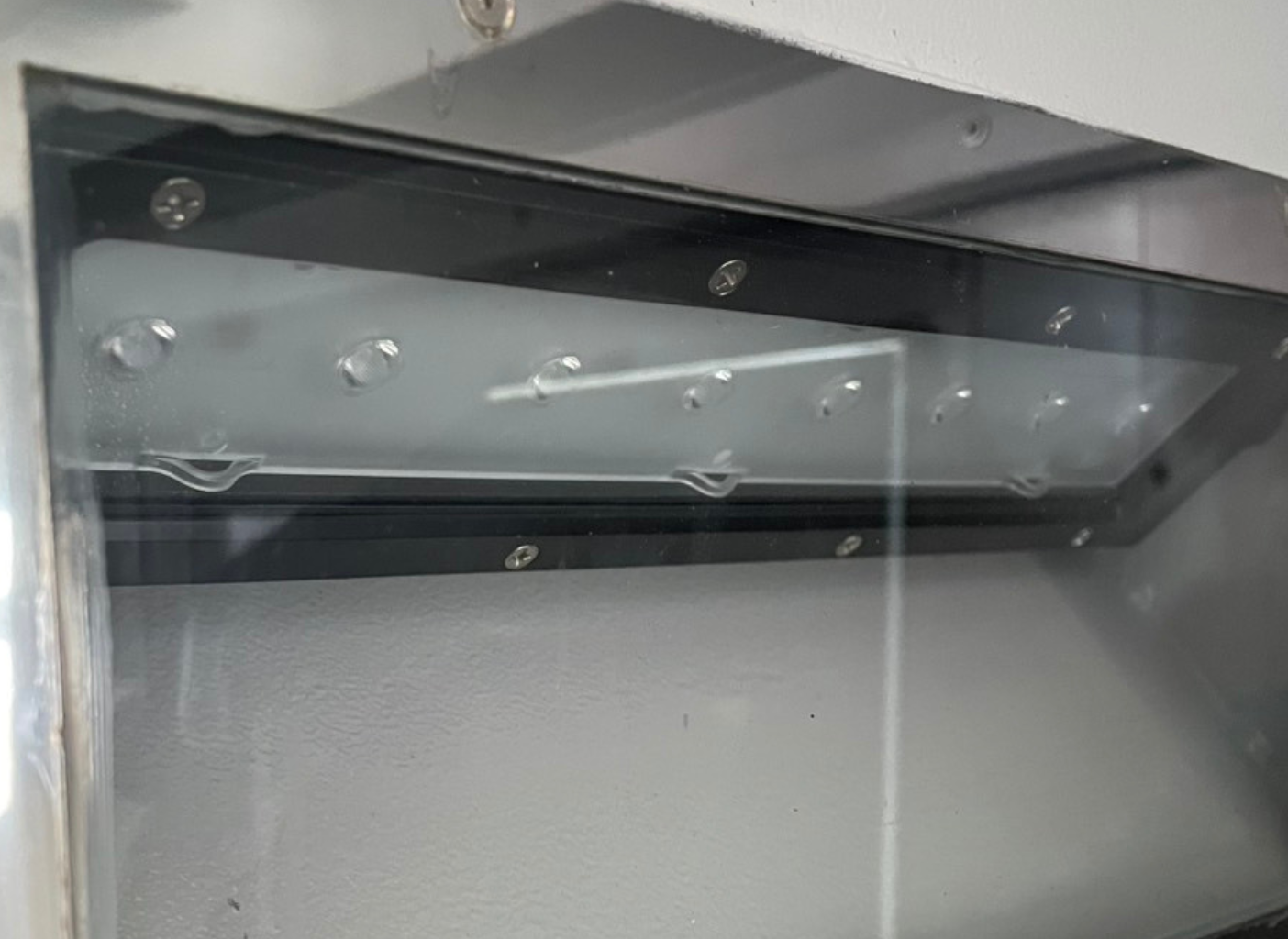

◆工作燈
◆水平螺栓及墊塊

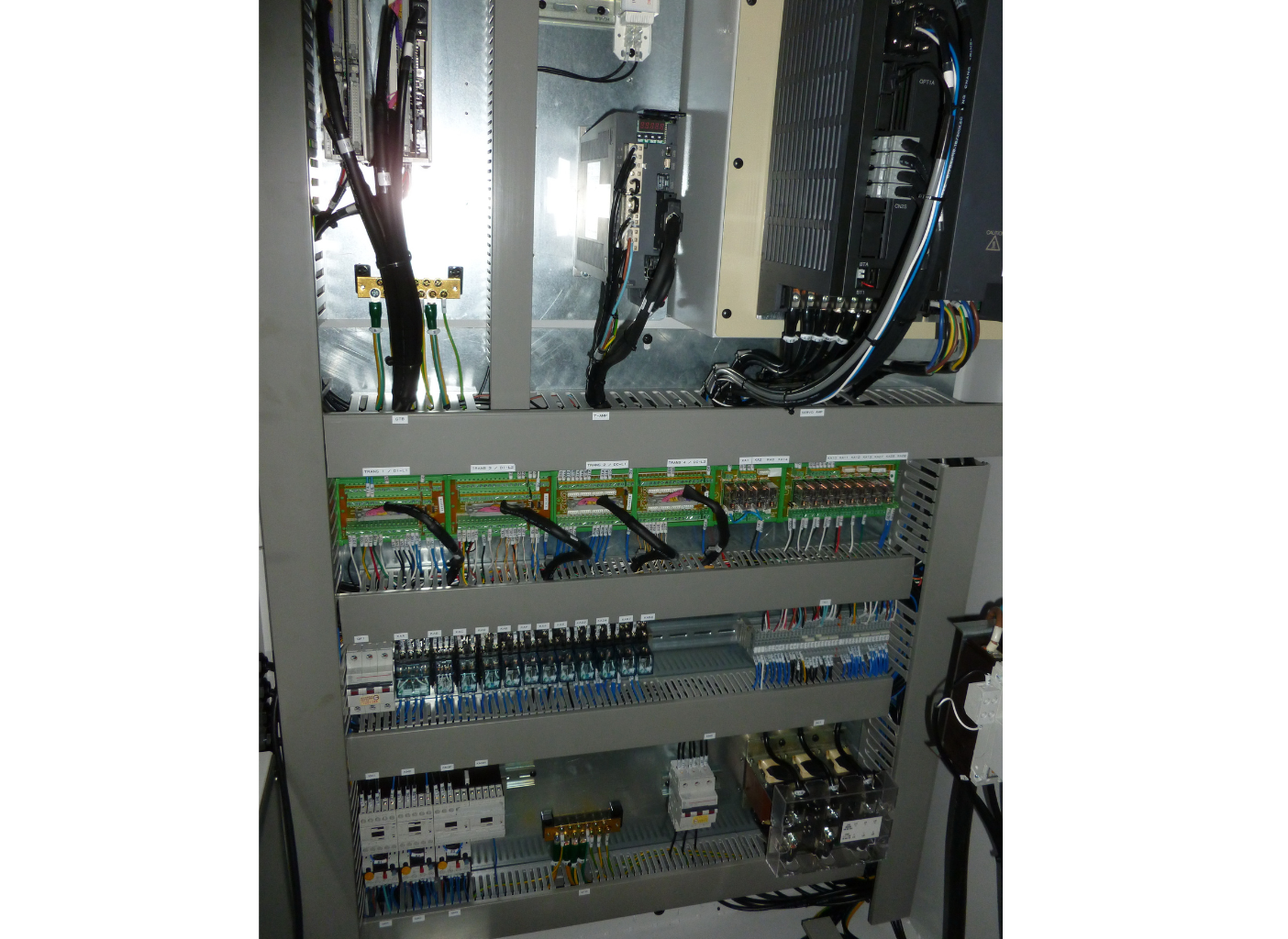

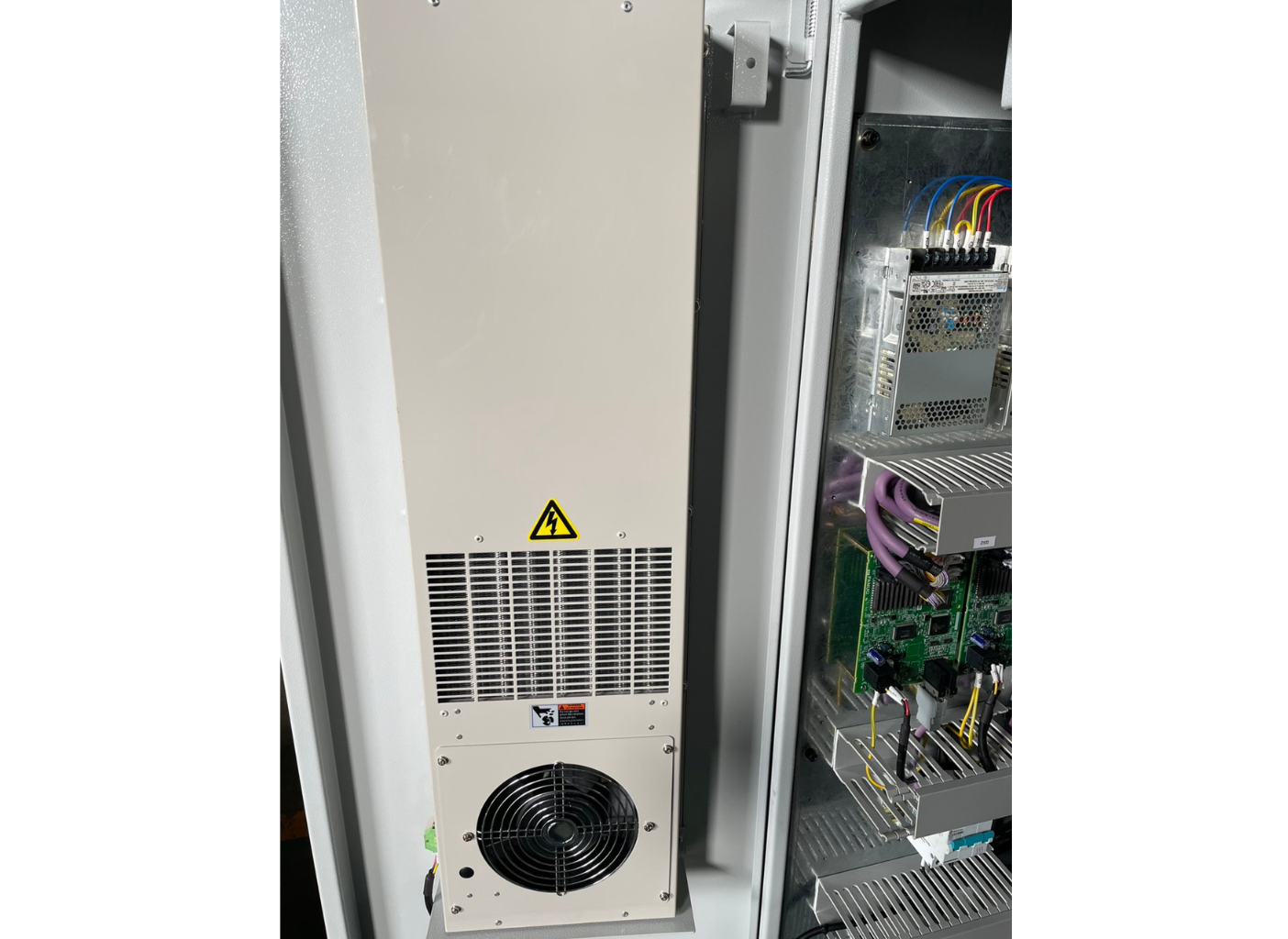

◆電控箱熱交換器

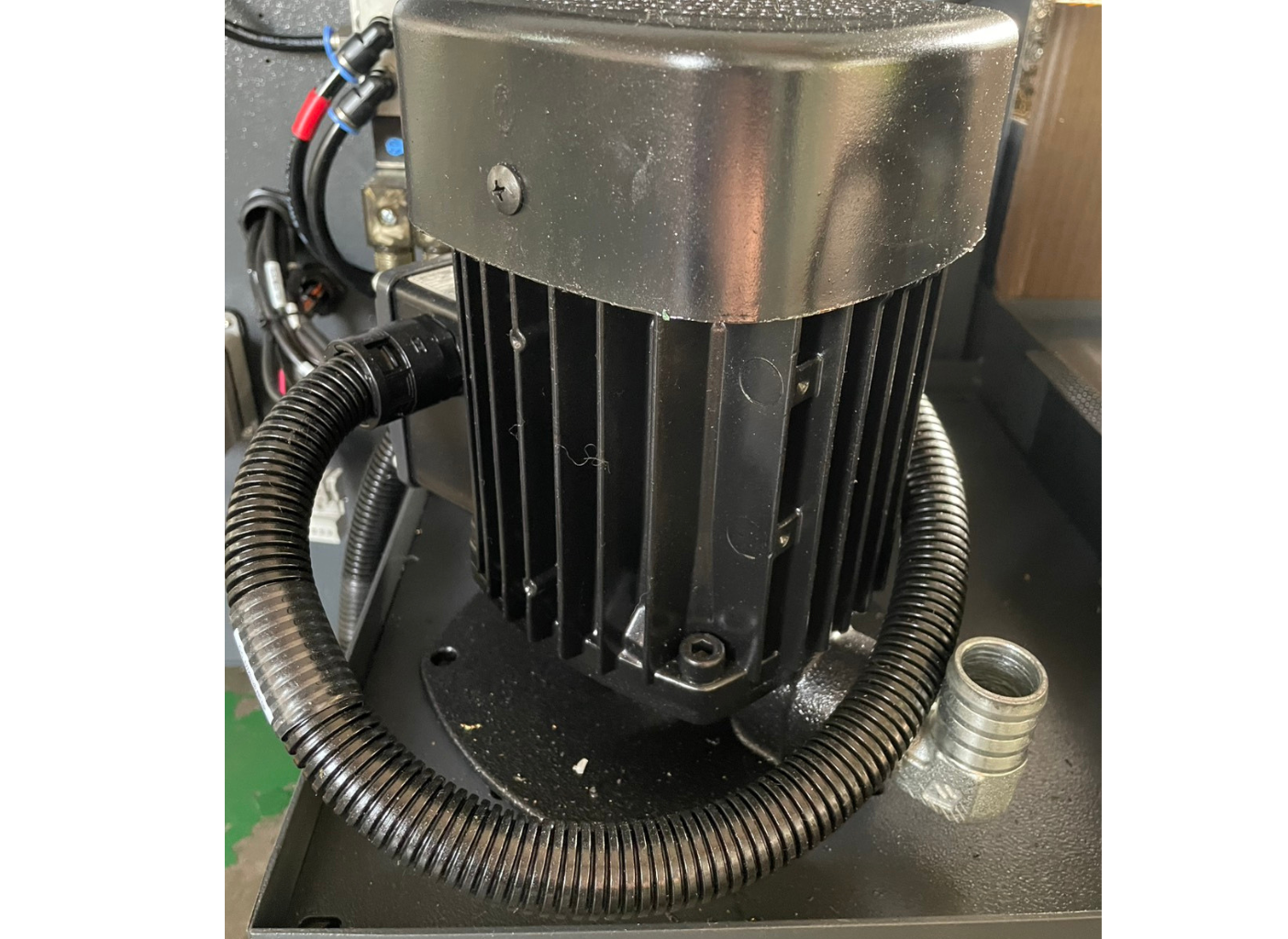

◆冷卻裝置
◆刀具座四只
◆5C 筒夾套一組
◆工具箱及工具
◆自動潤滑系統及螺桿潤滑系統

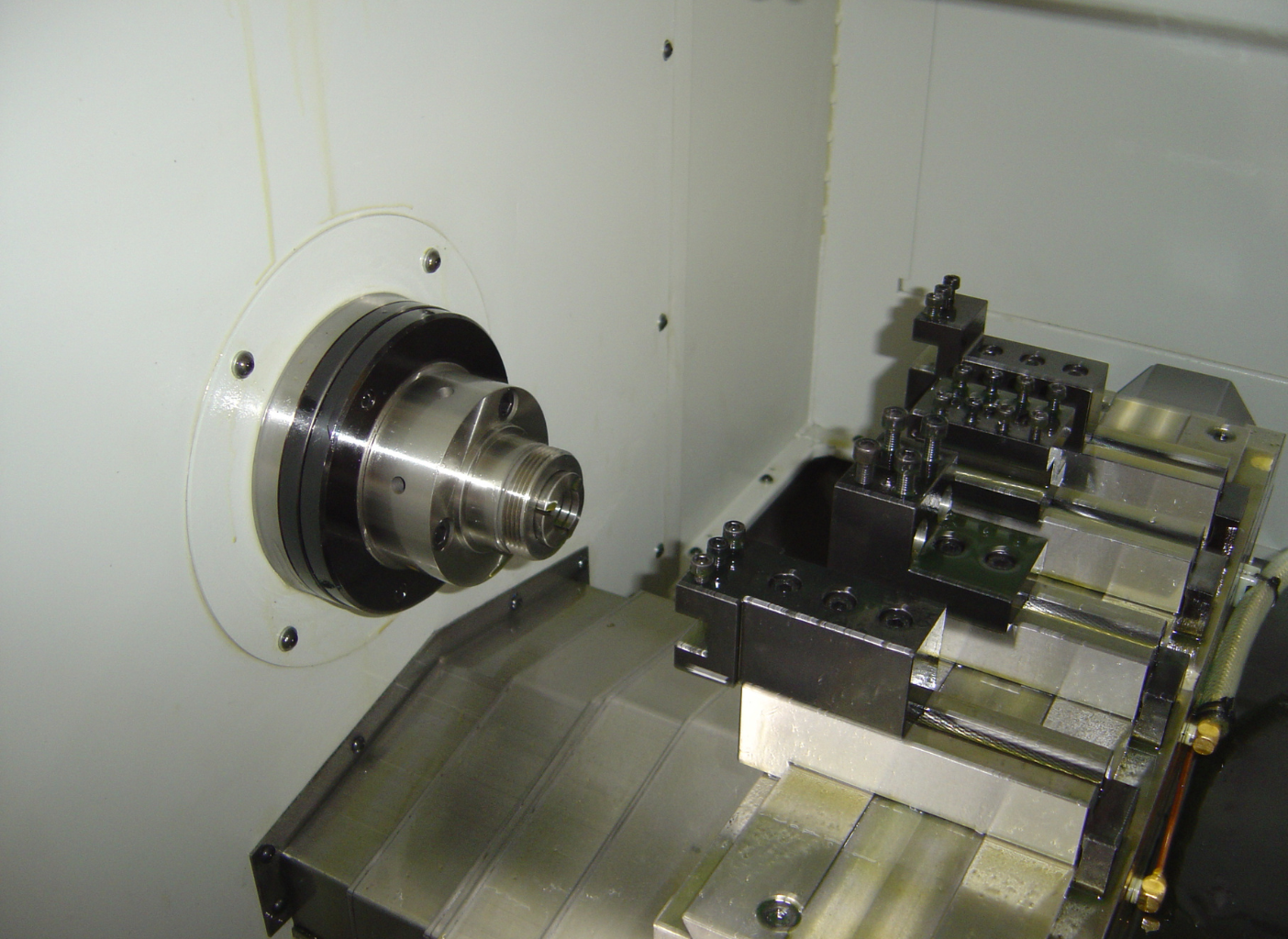

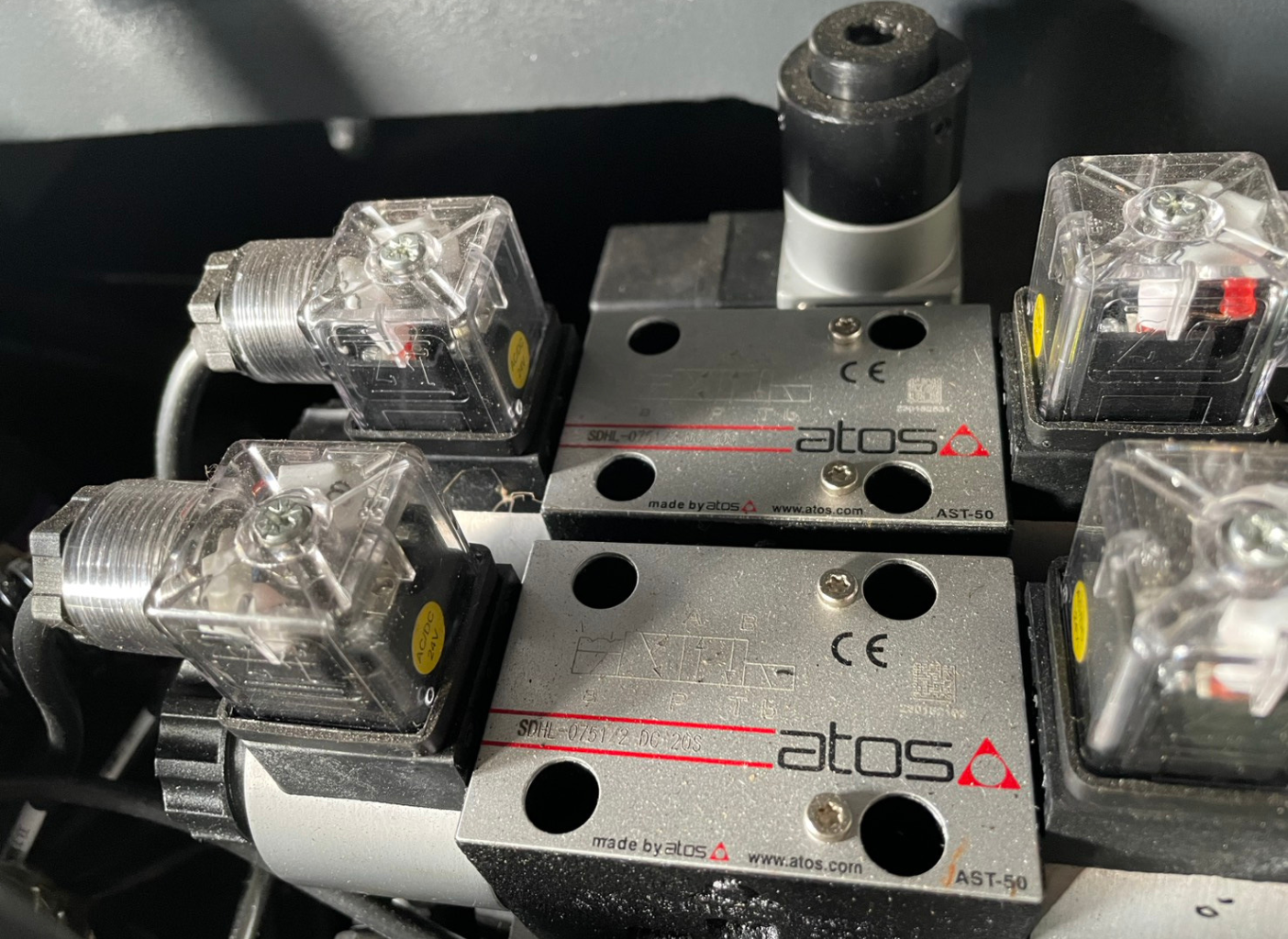

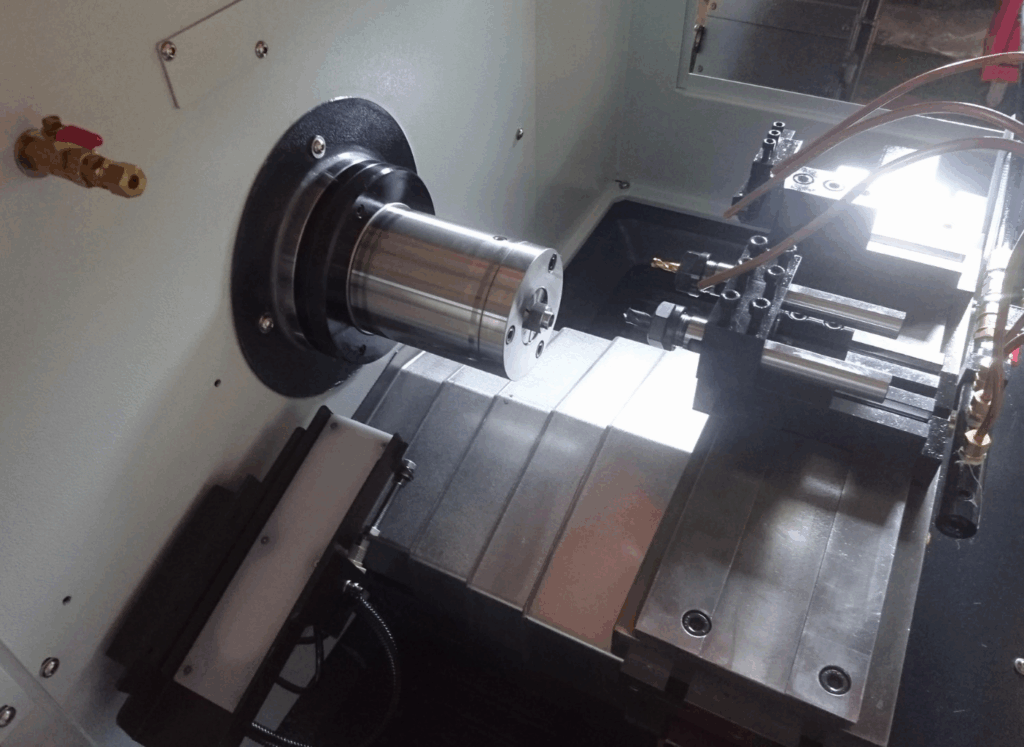

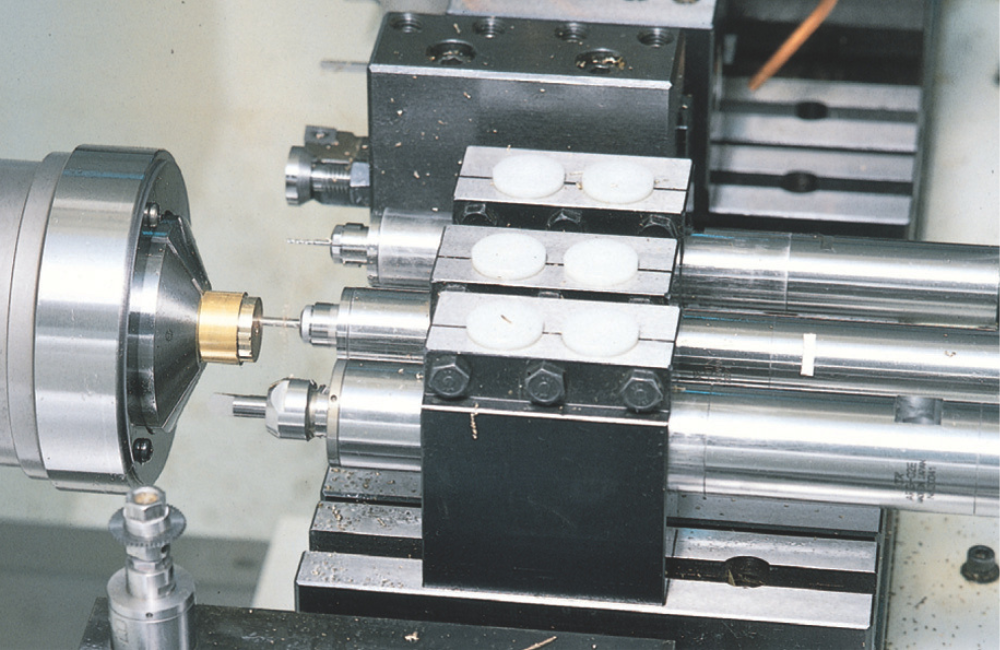

◆櫛式刀具系統（5英吋油壓迴轉缸及油壓單元）
以下配備可依加工需求選購，詳細規格與報價請洽業務團隊確認。
◆刀具座
◆輔助刀具塊
◆銑削裝置
◆內徑搪孔刀座
◆內徑雙搪孔刀座
◆外徑刀座
◆8位置刀塔
◆5英吋中空油壓夾頭
◆油壓動力刀具系統

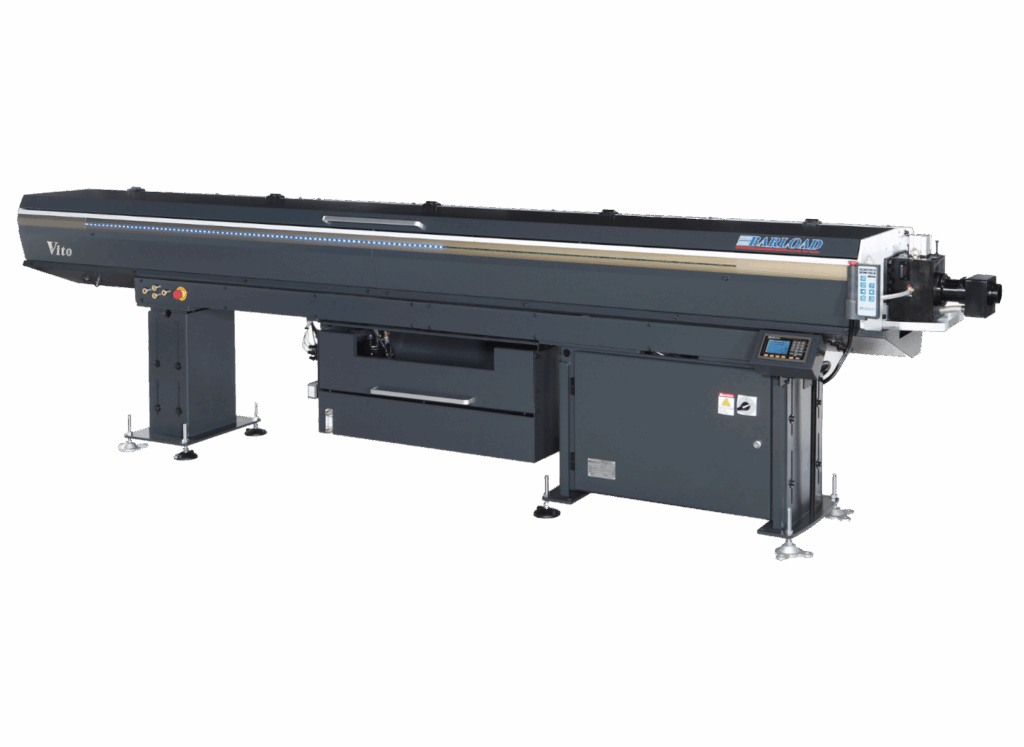

◆送料機

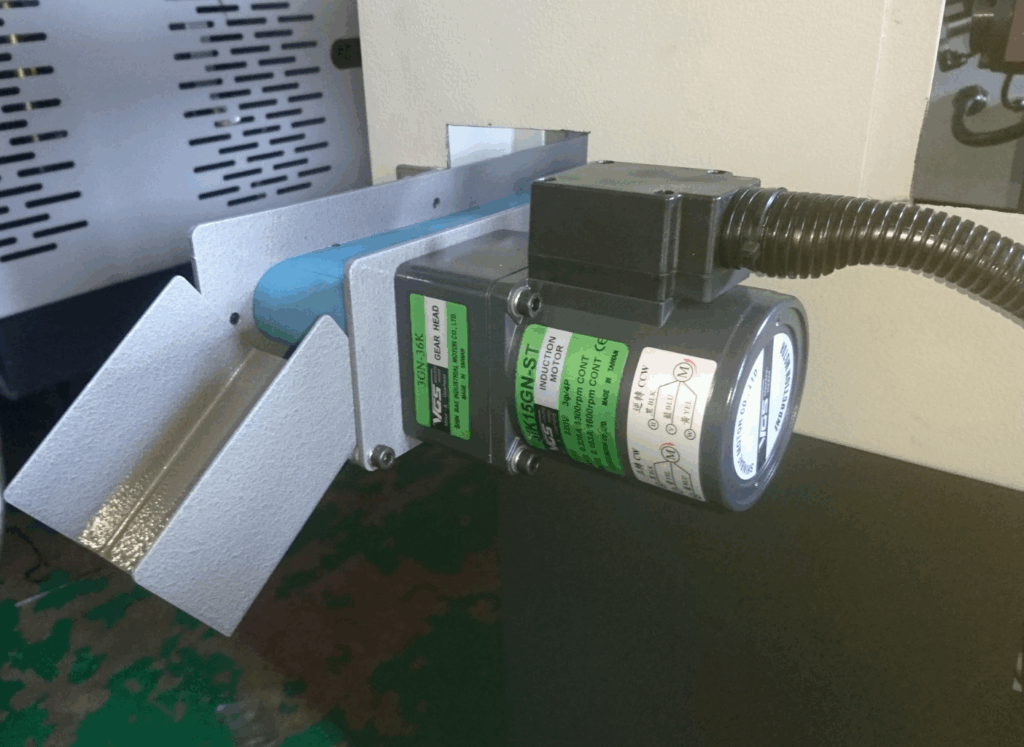

◆前方接料器
◆主軸吹氣裝置
◆高速氣壓動力刀具系統

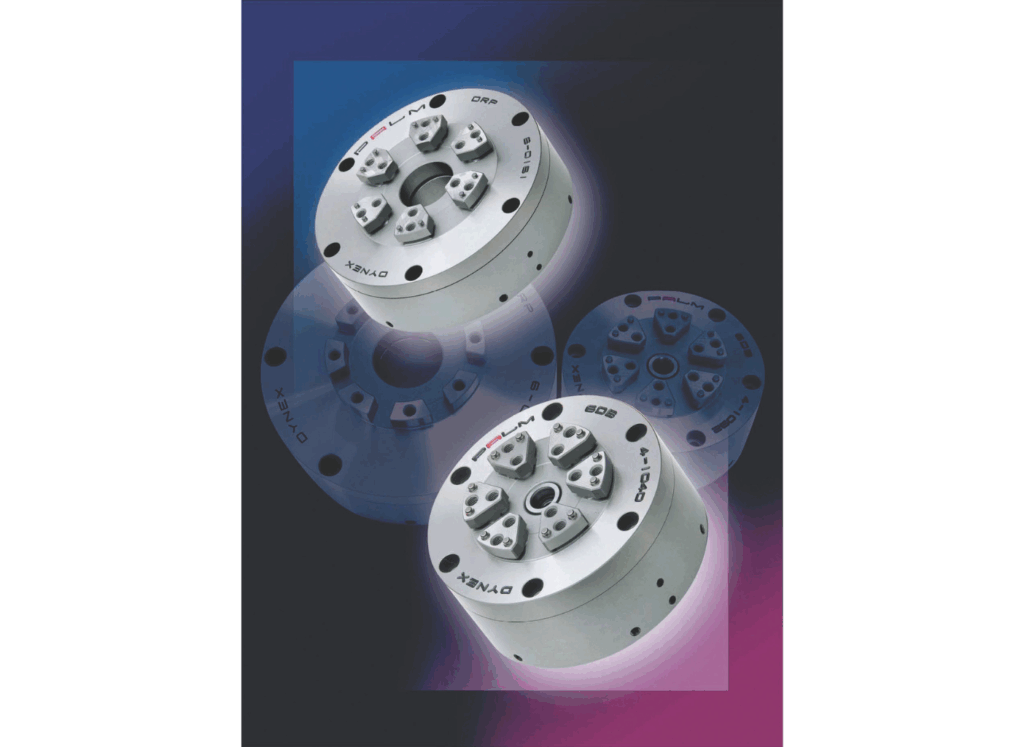

◆4英吋 PML 氣動夾頭

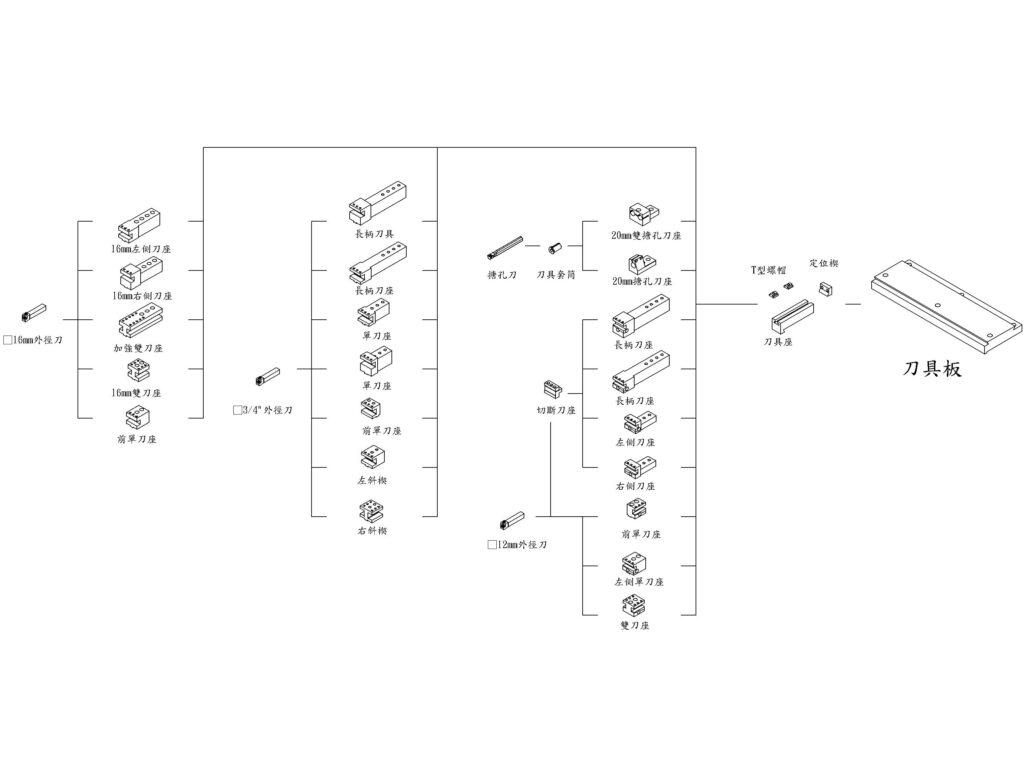

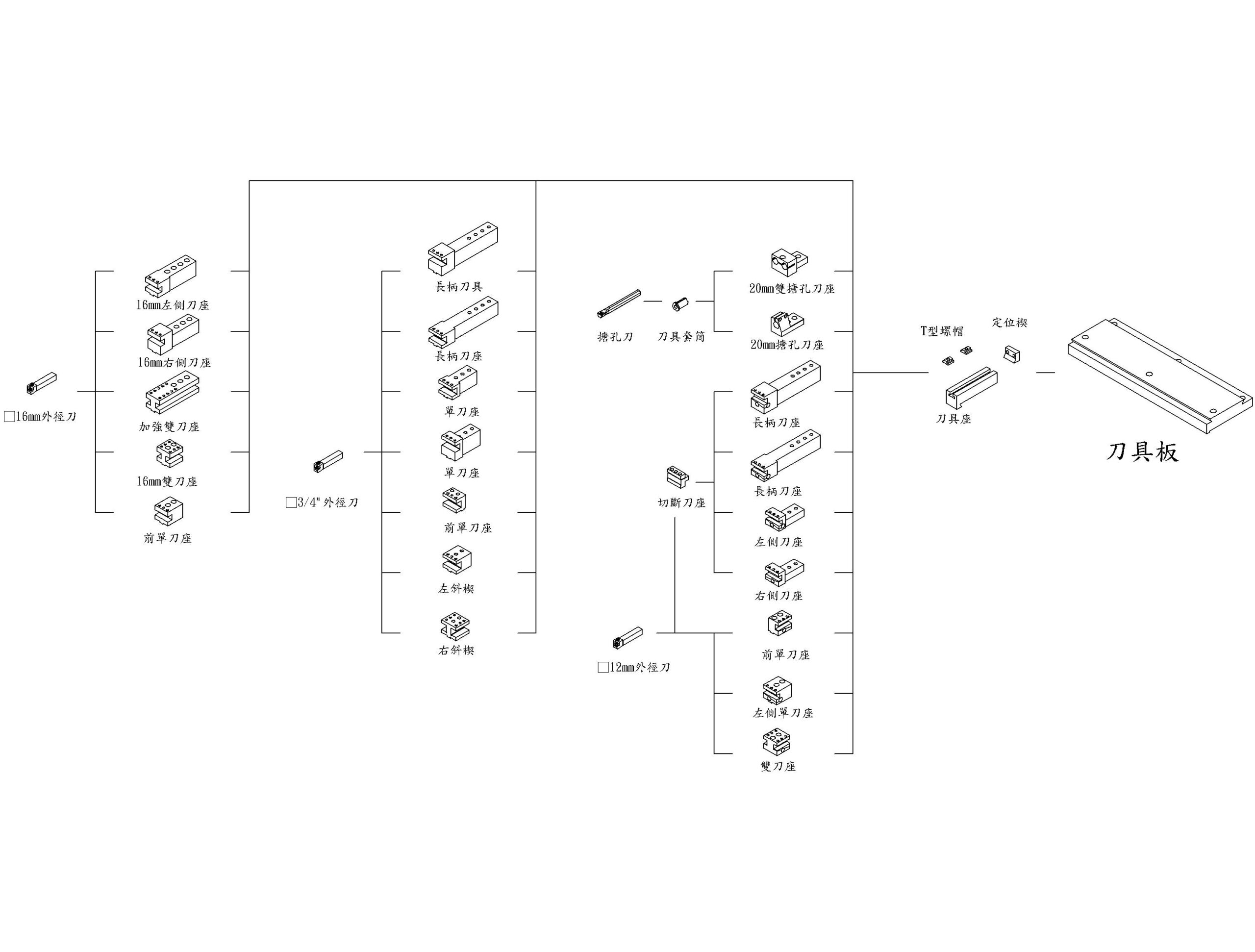

FTC-05 刀具系統配置圖
如需高解析度圖片或技術說明，請聯絡業務團隊

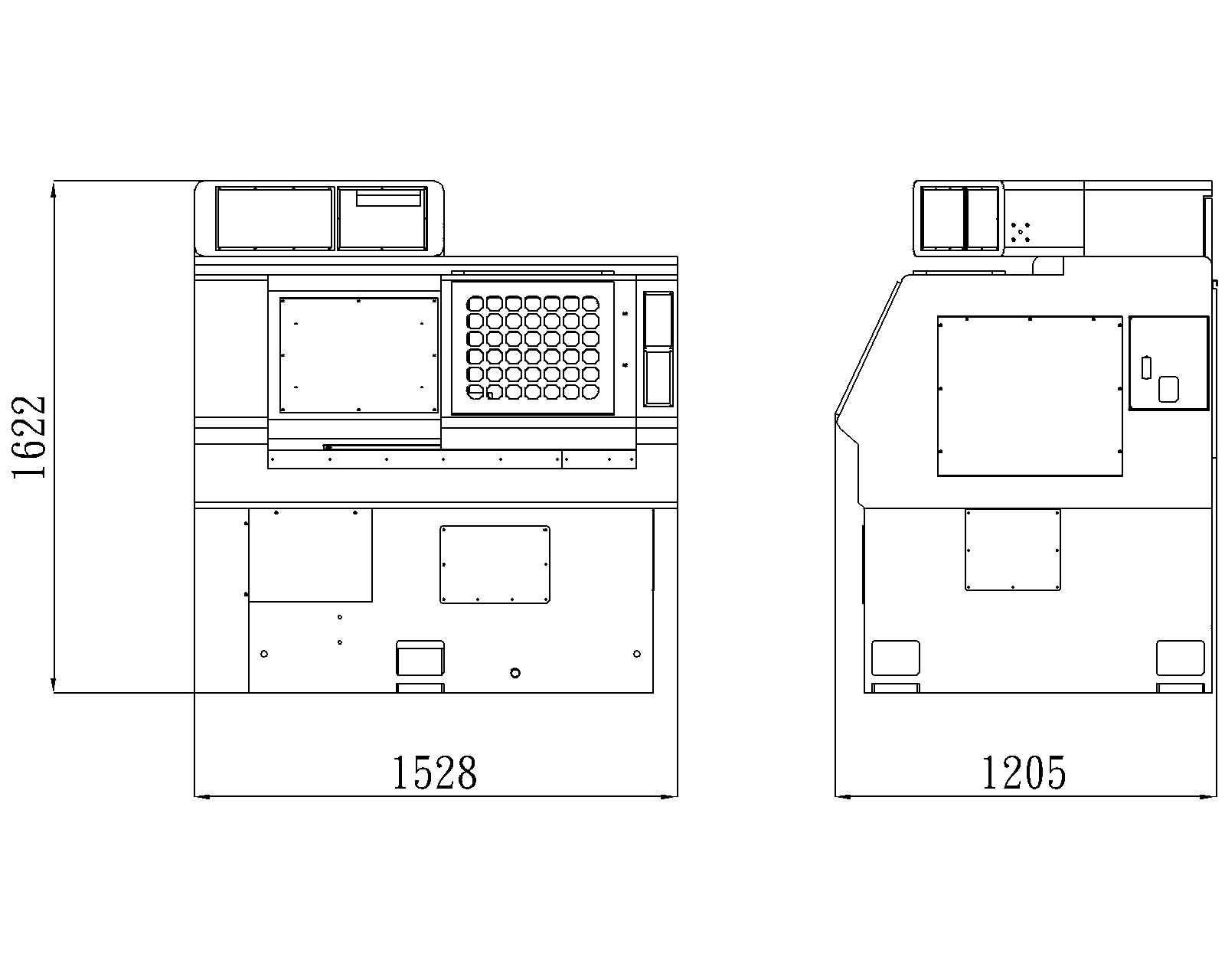

FTC-05 機械外觀尺寸圖
尺寸單位：mm｜實際尺寸依配備選擇可能略有差異，詳情請洽業務確認
