LIVE TOOL SERIES ／ TURNING & MILLING COMPLEX CNC

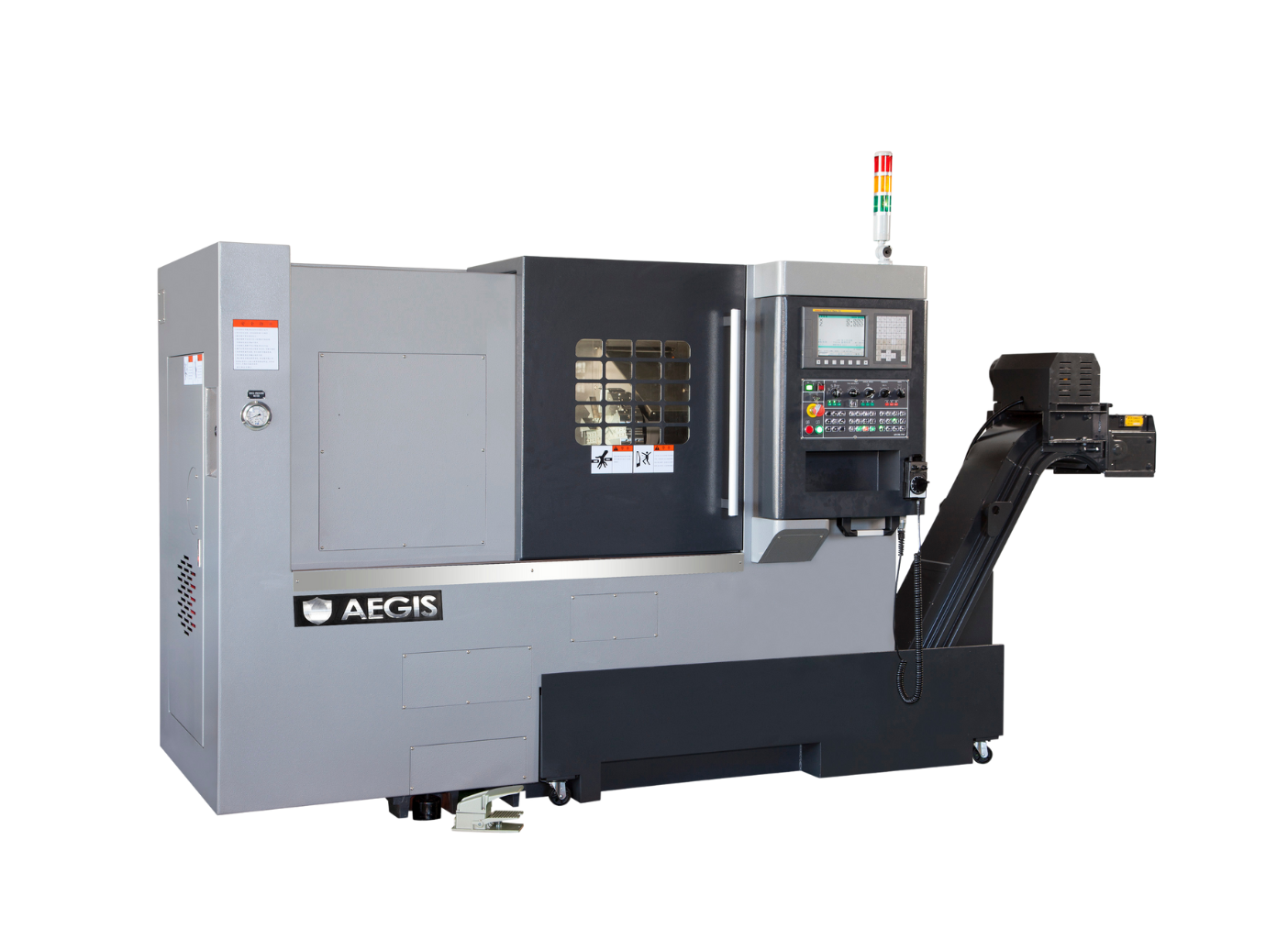

AEGIS CNC FTC-26M
動力刀塔車銑複合機
大型10吋夾頭規格，18.5kW廣域主軸馬達，BMT-65動力刀塔，棒材容許直徑Ø75mm，單機完成車削、銑削、搪孔、鑽孔與攻牙，適合大型工件複合加工需求。
10" 夾頭
12位置動力刀塔
BMT-65 刀座
棒材 Ø75mm
LIVE TOOL LATHE
AEGIS CNC FTC-26M 動力刀塔車銑複合機規格與配備總覽
01
大型規格，10吋夾頭重切削能力
採用10吋中空油壓三爪夾頭，主軸通孔徑92mm，棒材容許直徑達Ø75mm，搭配18.5/25kW廣域主軸馬達，適合大型工件及重切削加工需求，切削能力業界領先。
02
車銑功能結合，複合加工一機整合
斜背式高剛性機身，12位置動力刀塔結合Cs軸功能，在單機上完成車削、銑削、搪孔、鑽孔與攻牙五種加工，消除工序間搬運，大幅縮短製程時間。
03
BMT-65動力刀塔，切削剛性更優
標配BMT65動力刀座（VDI-40/50可選），3.7kW動力馬達搭配4000rpm高轉速，換刀時間僅1.2秒，刀具安裝剛性更高，適合大型工件的重切削複合加工。
04
A2-8主軸鼻端，承載能力全面升級
採用A2-8主軸鼻端型式，主軸前端軸承直徑130mm，遠大於一般機型的100mm，承載力與剛性大幅提升，長時間重切削下精度穩定，特別適合航太、重工業零件加工。
規格項目
FTC-26BM
硬軌版
硬軌版
FTC-26LM
線軌版
線軌版
加工能力
| 床台最大旋徑 | 600 mm | 600 mm |
| 床鞍最大旋徑 | 350 mm | 350 mm |
| 中心距離 | 583 / 883 / 1183 mm | 599 / 899 / 1199 mm |
| 標準加工直徑 | 230 mm | 230 mm |
| 最大車削長度 | 515 / 815 / 1155 mm | 595 / 895 / 1195 mm |
| 床台角度 | 30° | 30° |
主軸系統
| 主軸馬達 | 18.5 / 25 kW/HP | 18.5 / 25 kW/HP |
| 主軸最高轉速 | 3,000 rpm | 3,000 rpm |
| 主軸鼻端型式 | A2-8 | A2-8 |
| 主軸通孔徑 | 92（OPT：105）mm | 92（OPT：105）mm |
| 棒材容許直徑 | 75（OPT：92）mm | 75（OPT：92）mm |
| 主軸前端軸承直徑 | 130 mm | 130 mm |
| 夾頭規格 | 10" | 10" |
尾座
| 尾座心軸錐度 | MT#4（OPT：MT#5） | MT#4（OPT：MT#5） |
| 尾座心軸直徑 | 80 mm | 80 mm |
| 尾座心軸行程 | 80 mm | 80 mm |
進給系統
| X 軸行程 | 205 mm | 205 mm |
| Z 軸行程 | 560 / 860 / 1160 mm | 535 / 835 / 1135 mm |
| X 軸快速進給 | 20 m/min | 24 m/min |
| Z 軸快速進給 | 20 m/min | 24 m/min |
| X / Z 軸馬達功率 | 3 kW | 3 kW |
| 最小輸入單位 | 0.001 mm | 0.001 mm |
| 刀柄尺寸 | 25 mm | 25 mm |
| 搪孔刀最大尺寸 | 40 mm | 40 mm |
動力刀塔系統
| 動力刀具馬達功率 | 3.7 kW | 3.7 kW |
| 動力刀具最高轉速 | 4,000 rpm | 4,000 rpm |
| 動力刀座型式 | BMT65 | BMT65 |
| 刀塔刀具數 | 12 | 12 |
| 換刀時間 | 1.2 sec | 1.2 sec |
機械本體
| 切削液馬達 | 3/4 HP | 3/4 HP |
| 機械尺寸（L×W×H） | 3884×1885×1860 mm | 3884×1885×1860 mm |
| 機械淨重 | 5100 / 5600 / 6150 kg | 5100 / 5600 / 6150 kg |
| 機械毛重 | 5550 / 6100 / 6750 kg | 5550 / 6100 / 6750 kg |
※ 金色標示欄位為本機型升級規格（A2-8主軸、10"夾頭、大通孔徑、動力刀具）｜快速進給為B/L版本差異項目｜重量依中心距離不同而異
以下為 FTC-26M 標準出廠配備，如需選購其他配備請見「選擇配備」頁籤或洽業務團隊。
◆10"中空油壓三爪夾頭
◆12位置動力刀塔
◆端面刀具座一只
◆內孔刀具座四只
◆內徑刀套（10/12/16/20/25/32mm 各一只）
◆生爪一組
◆油壓尾座 MT#4
◆分離式水箱
◆切削液系統
◆鐵屑輸送機
◆集中潤滑系統
◆電控箱熱交換器
◆腳踏開關
◆RS-232介面
◆工作燈
◆警示燈
◆地基螺絲與水平墊塊
◆工具箱
◆機械與控制器說明書
以下配備可依加工需求選購，詳細規格與報價請洽業務團隊確認。
◆工件接收器
◆成品輸送機
◆刀長量測臂
◆油霧回收機
◆油水分離機
◆棒材自動送料機介面
◆主軸Cs機能
◆自動斷電系統
◆可程式尾座
◆VDI/BMT刀塔系統
◆彈性筒夾模組（Dia.52 或 60mm）
◆變壓器
FTC-26M 動力刀塔刀具系統圖（BMT65）
FTC-26M 刀具系統圖 — BMT65 動力刀塔配置（VDI-40/50 可選）
FTC-26M 機械外觀尺寸圖
機械尺寸：3884 × 1885 × 1860 mm（硬軌版）｜淨重：5100–6150 kg（依中心距離）｜線軌版尺寸請洽業務確認
