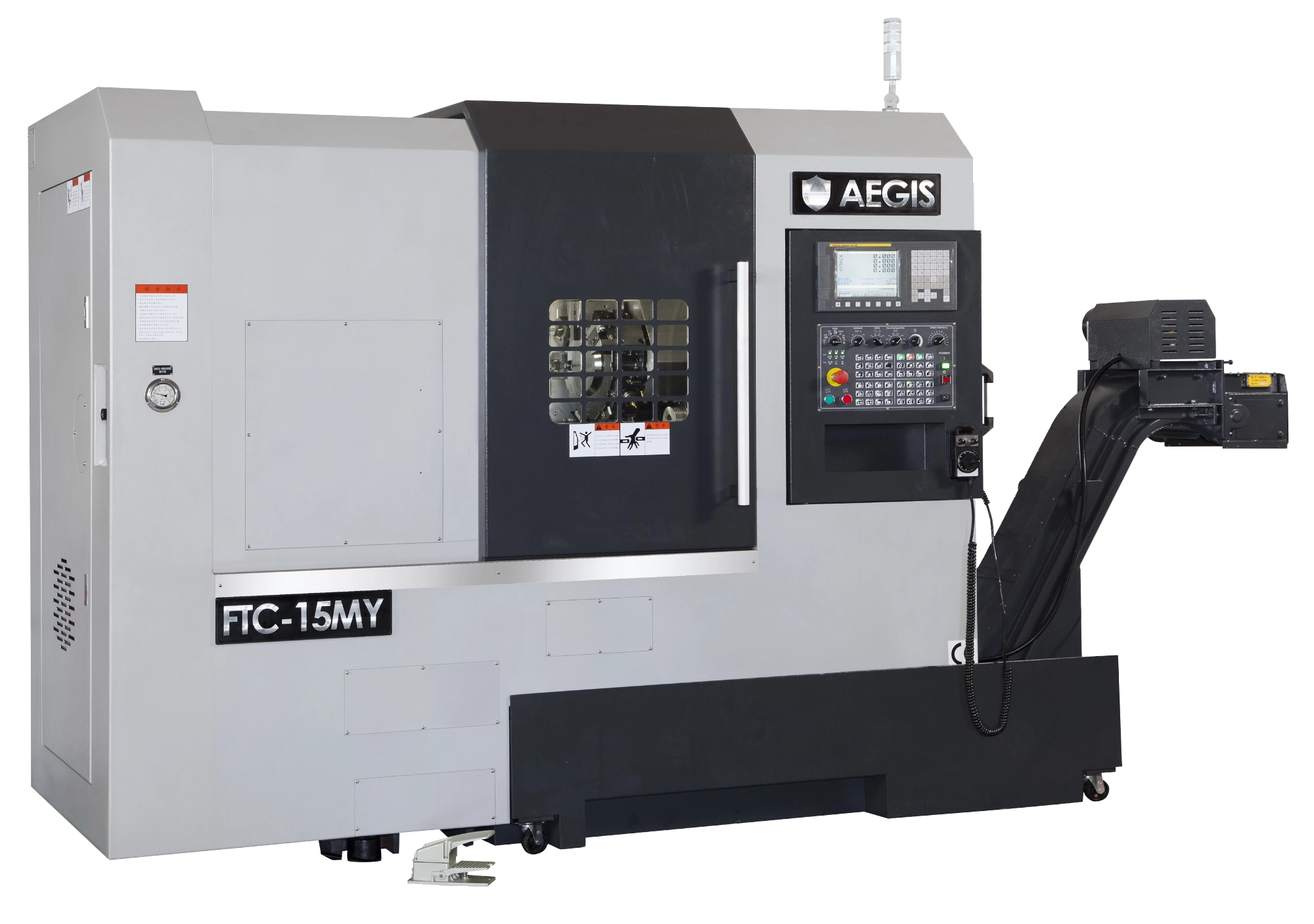

高性能高效加工中心的完美體現!
- 斜背式電腦控制車床,具高剛性、高精度車銑多功能車床
- 配置12位置動力刀塔與主軸C軸功能相結合，更可藉由Y軸執行更複雜且高效加工
- 提供客戶在單機上可完成車削、銑削、搪孔、鑽孔與攻牙等複合加工
| 機型 | FTC-15MY | |
| 床台最大旋徑 | 870 | mm |
| 床鞍最大旋徑 | 630 | mm |
| 中心距離 | 389 | mm |
| 標準加工直徑 | 200 | mm |
| 最大車削長度 | 311 | mm |
| 床台角度 | 30 | degree |
| 主軸馬達 | 11/15 | KW/HP |
| 主軸最高轉速 | 4200 | rpm |
| 主軸鼻端型式 | A2-6 | ISO |
| 主軸通孔徑 | 62 (OPT : 75) | mm |
| 棒材容許直徑 | 52 (OPT : 65) | mm |
| 主軸前端軸承直徑 | 110 | mm |
| 夾頭規格 | 8 | inch |
| 尾座心軸錐度 | MT#4 | MT |
| 尾座心軸直徑 | 80 | mm |
| 尾座心軸行程 | 70 | mm |
| X軸行程 | 198 | mm |
| Z軸行程 | 355 | mm |
| Y軸行程 | ±40 | mm |
| X軸快速進給 | 20 | m/min |
| Z軸快速進給 | 20 | m/min |
| Y軸快速進給 | 15 | m/min |
| X/Z軸馬達功率 | 3 | kw |
| Y軸馬達功率 | 3 | kw |
| 動力刀具馬達功率 | 3.7 | kw |
| 動力刀具轉速 | 4000 | rpm |
| 動力刀座形式 | BMT-65 | (VDI-40 OPT) |
| 最小輸入單位 | 0.001 | mm |
| 刀柄尺寸 | 25 | mm |
| 搪孔刀最大尺寸 | 40 | mm |
| 刀塔刀具數 | 12 | |
| 換刀時間 | 1.1 | sec |
| 切削液馬達 | 3/4 | HP |
| 機械尺寸 | 3519*1628*2035 | mm³ |
| 機械淨重 | 3600 | kg |
| 機械毛重 | 3850 | kg |
- 12位置動力刀塔
- Cs軸主軸功能
- 廣域主軸馬達
- 冷卻系統
- 工作燈
- 自動潤滑系統
- 工具箱及工具
- 警示燈
- 自動送料機介面
- 尾座
- 電控箱熱交換器
- 腳踏開關
- RS-232介面
- 刀具座
- 除屑機及手推車
- 全罩式鈑金
- 地基螺絲及水平墊塊
- 機械及電氣說明書
- 成品輸送機
- 刀長量測器
- 油霧回收機
- 油水分離機
- 棒材自動送料機介面
- 主軸Cs機能
- 自動斷電系統
- 可程式尾座
- VDI刀塔系統
- 彈性筒夾模組 (Dia.52 或 60mm)
- 變壓器
- 發那科主軸Bzi Sensor
- 主軸吹氣裝置
- 軸向動力刀座
- 徑向動力刀座
- 前方接料器
- 自動門裝置
- 刀具量測器
- 可程式尾座
- 電控箱冷氣機
- 變壓器
