車床結合Gear Skiving 車齒技術，車床機能與齒型加工一機完成
- 精密而堅實的機身結構設計,並配合支撐,各部位鑄件採高品質鑄鐵,滑軌經淬硬精密研磨而成,滑座採用SK3合金鋼,確保機械壽命及精度.
- 採用高精度C1/C3(X/Z軸)滾珠螺桿,預拉組裝,並配合高精度支稱軸承預壓組裝, 提供高精度的重複精度與定位精度.
- 15度斜床設計,能有效減少X軸運動而產生的分力及螺桿背隙,確保加工精度

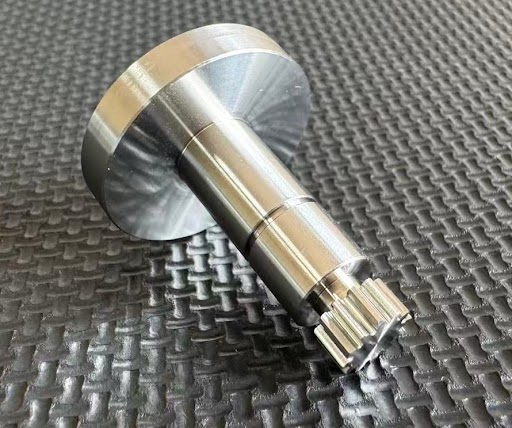

- 結合車削與車齒功能,專利設計直結式車齒機構,輕易達成車削與齒輪加工工序結合

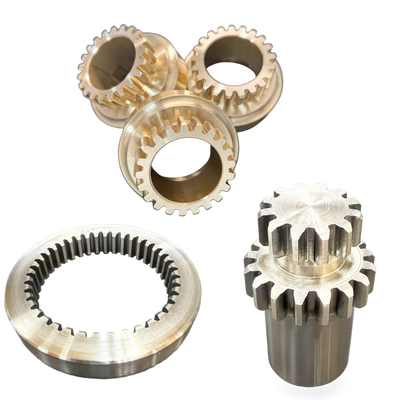

- 適用於內外齒輪、段差工件，省卻工序移轉進而大幅提升產能與加工附加價值

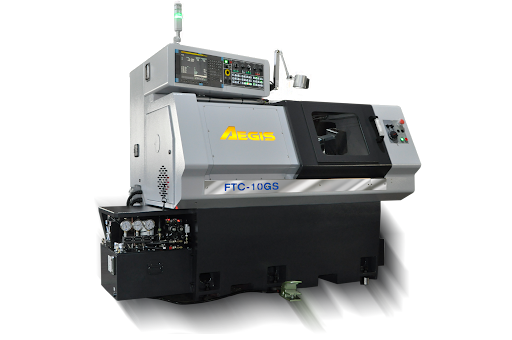

| 機型 | FTC-10GS | |
| 床台最大旋徑 | 250 | mm |
| 床鞍最大旋徑 | 120 | mm |
| 中心距離 | N/A | |
| 標準加工直徑 | 90 | mm |
| 最大車削長度 | 120 | mm |
| 床台角度 | 15 | degree |
| 主軸馬達 | 7.5/10 | KW/HP |
| 主軸最高轉速 | 5000 | rpm |
| 主軸鼻端型式 | A2-5 | ISO |
| 主軸通孔徑 | 52 | mm |
| 棒材容許直徑 | 42 | mm |
| 主軸前端軸承直徑 | 70 | mm |
| 夾頭規格 | 6 | inch (F-48C) |
| 尾座心軸錐度 | N/A | |
| 尾座心軸直徑 | N/A | |
| 尾座心車行程 | N/A | |
| 尾座本體行程 | N/A | |
| X軸行程 | 240 | mm |
| Z軸行程 | 250 | mm |
| X軸快速進給 | 15 | m/min |
| Z軸快速進給 | 15 | m/min |
| X/Z軸馬達功率 | 1.8 | kw |
| Y軸馬達功率 | N/A | kw |
| 動力刀具馬達功率 | 5.5 | kw |
| 動力刀具轉速 | 4000 | rpm |
| 最小輸入單位 | 0.001 | mm |
| 刀柄尺寸 | 20 | mm |
| 搪孔刀最大尺寸 | 20 | mm |
| 刀塔刀具數 | 8 | |
| 換刀時間 | 1.1 | sec |
| 切削液馬達 | 1/2 | HP |
| 機械尺寸 | 2000*1350*1650 | mm³ |
| 機械淨重 | 2150 | kg |
| 機械毛重 | 2400 | kg |
- 八位置伺服式刀塔
- 分離式水箱
- 電控箱熱交換器
- 搪孔刀具塊四只
- 內徑刀座Dia.8,10,12,16mm各一只
- 西德42型彈性筒夾系統
- 夾頭腳踏開關
- 工具箱
- 石英工作燈
- 警示燈
- 油壓單元
- 切削液系統
- 全密閉鈑金
- 中空迴轉油壓缸
- 中央自動潤滑系統
- 水平調整塊及螺絲
- 車齒裝置
- 油霧回收機
- 工件接收器
- 成品輸送帶
- 鐵屑輸送機
- 自動送料機
- 自動送料機介面
- 軌道式自動送料單元
- 動力刀塔
- 主軸C軸制御機能
- 油壓三爪夾頭
- 軟爪、硬爪
- 刀具量測系統
- 高轉速氣壓動力刀具系統
- 油壓動力刀具系統
